Meaisín Lúbthachta Miotail & Meaisín Lúbthachta Earraigh: Treoir Iomlán

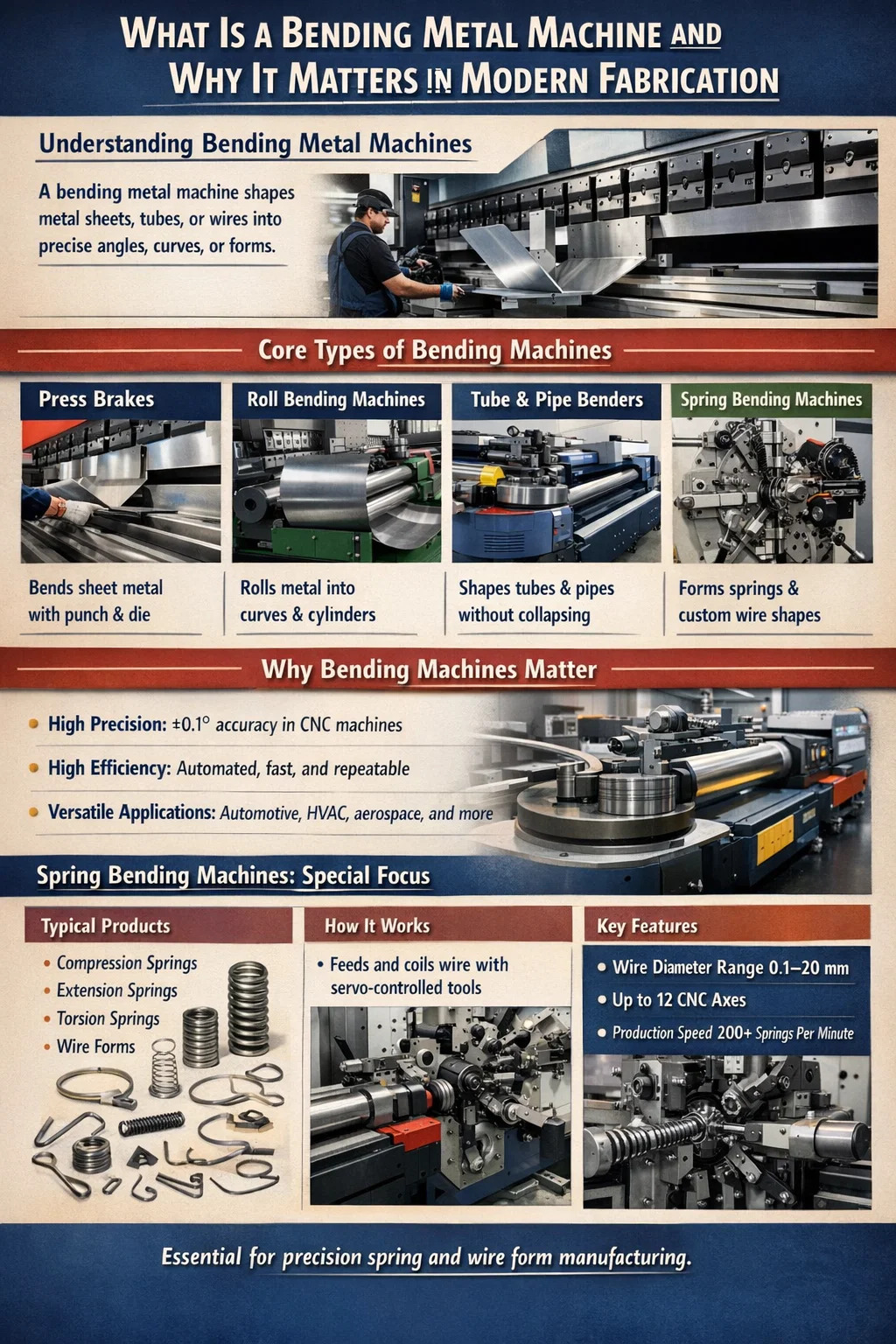

Cad is Meaisín Miotail Lúbthachta ann agus Cén Fáth a Bhfuil Tábhacht ag baint leis i Déantúsaíocht Nua-Aimseartha

A meaisín miotail lúbthachta trealamh tionsclaíoch atá deartha chun saothair mhiotail a dhífhoirmiú — leatháin, barraí, feadáin, nó sreang — ina n-uillinneacha beachta, ina gcuar, nó ina gcruthanna casta tríthoiseacha gan gearradh ná táthú. Is simplí an chonclúid lárnach: má éilíonn do líne táirgeachta cruthanna miotail comhsheasmhacha in-athdhéanta ar scála, ní trealamh roghnach é meaisín lúbthachta tiomnaithe - is é cnámh droma do shreabhadh oibre é. Tugann lúbadh láimhe earráid dhaonna, gathanna lúb neamhréireach, agus tuirse oibreora isteach; cuireann lúbadh meicnithe deireadh leis na trí cinn.

Raon meaisíní lúbthachta miotail nua-aimseartha ó choscáin phreasa hiodrálacha simplí atá in ann pláta cruach éadrom 3 mm a lúbadh go córais il-ais CNC sofaisticiúla ar féidir leo 40 sraith lúb ar leith a fheidhmiú i dtimthriall uathoibrithe amháin. Is féidir le coscán preas CNC lár-raon, mar shampla, atrialltacht uilleach de ±0.1 ° a bhaint amach, rud nach féidir a bhaint amach go bunúsach trí oibriú láimhe. Maidir le lúibíní feithicleach, obair dhuchtanna HVAC, frámaí troscáin, imfháluithe leictreacha, agus na céadta catagóirí táirgí eile, ní só-thábhachtach an leibhéal cruinneas seo - is riachtanas déantúsaíochta é.

Is fothacar speisialaithe den teaghlach meaisín lúbthachta níos leithne é meaisín lúbthachta an earraigh. Cé go ndíríonn coscán preas ginearálta ar leathán miotail, a meaisín lúbthachta earraigh a innealtóireacht go sonrach chun gaoth, corna, agus sreang nó stoc slat a fhoirmiú ina spriongaí comhbhrú, spriongaí síneadh, spriongaí torsion, agus foirmeacha sreinge saincheaptha. Is minic a bhíonn an dá chineál meaisín seo ar aon dul leis an tsaoráid chéanna — agus tá sé ríthábhachtach go dtuigfidh siad conas a chomhlánaíonn siad a chéile d’aon bhainisteoir monaraithe chun trealamh a aimsiú.

Croíchineálacha Meaisíní Miotail Lúbthachta agus A nIarratais

Is scáth é an téarma "meaisín miotail lúbthachta" a chlúdaíonn roinnt ailtireachtaí meaisíní ar leith. Nuair a roghnaítear an cineál mícheart do d'iarratas beidh droch-chaighdeán an pháirte ann, ró-chaitheamh uirlisí, agus caiteachas caipitiúil gan ghá. Anseo thíos tá miondealú struchtúrtha ar na príomhchatagóirí.

Coscáin Preas

Is é an coscán preas an meaisín lúbthachta leathán miotail is mó a úsáidtear ar fud an domhain. Úsáideann sé punch agus dísle chun fórsa logánta a chur i bhfeidhm feadh líne dhíreach, rud a chruthaíonn lúb amháin in aghaidh an stróc. Is iad coscáin phreas hiodrálacha is mó a bhíonn i bhfeidhm ar fheidhmchláir thromshaothair — pláta cruach lúbthachta suas le 25 mm ar tiús trasna faid lúbthachta 6 mhéadar nó níos mó. Tairgeann coscáin preas servo leictreacha, atá ag éirí níos coitianta ó 2018, coigilteas fuinnimh 30-50% i gcomparáid le comhghleacaithe hiodrálacha agus cuireann siad amanna timthriallta níos tapúla ar fáil le haghaidh obair thomhanda (0.5-3 mm). Cuireann coscáin phreas CNC suíomh cúlmhéadair in-ríomhchláraithe, cúiteamh coróin uathoibríoch, agus seicheamh lúb ilchéime, ag laghdú an t-am socraithe ó uaireanta go nóiméad nuair a aistrítear idir cláir pháirteacha.

Meaisíní Lúbthachta Rolla

Úsáideann meaisíní lúbthachta rolla - ar a dtugtar rollóirí pláta nó lúbthóirí gearrtha freisin - dhá nó trí rolla tiomáinte chun miotail a chuar go leanúnach ina stuanna, ina bhfáinní nó ina sorcóirí. Tá siad fíor-riachtanach le haghaidh déantús soithí brú, táirgeadh píopaí, obair chruach ailtireachta, agus déantús umar. Is é meaisín siméadrach trí rolla an caighdeán chun sorcóirí mór-trastomhas a tháirgeadh ó phláta comhréidh. Cuireann meaisín ceithre rolla ceathrú rolla a chuireann réamh-bends an chiumhais tosaigh, deireadh a chur leis an láthair cothrom atá mar theorannú clasaiceach de dhearadh trí rolla. Is féidir gathanna lúbthachta ó chuair daingean 150 mm go stuanna mín a mhairfidh roinnt méadar a bhaint amach ag brath ar thonnáiste an innill agus trastomhas an rolla.

Meaisíní Lúbthachta Feadáin agus Píopaí

Déanann meaisíní lúbthachta feadáin codanna loga a lúbadh - feadán cruinn, cearnach nó dronuilleogach - gan an trasghearradh a thitim. Déanann lúbadh tarraingthe rothlach, an modh is cruinne, an feadán a chlampáil i gcoinne dísle foirme agus é a rothlú timpeall dísle claonta seasta, go minic le mandrel inmheánach a choscann titim balla. Tá an modh seo caighdeánach i gcórais sceite feithicleach, cages rolla, frámaí rothair, agus línte hiodrálacha aeraspáis. Is féidir le lúbthóirí feadáin CNC le cinn uirlisí il-chruach páirteanna a tháirgeadh a dteastaíonn lúba iolracha uathu in eitleáin éagsúla - d'fhéadfadh go mbeadh idir 8 go 12 lúb ar leith ag comhpháirt sceite feithicleach amháin cláraithe in ord.

Meaisíní Lúbthachta Sreanga agus Earraigh

Láimhseálann meaisíní lúbthachta sreinge agus meaisíní lúbthachta earrach stoc le trastomhas níos lú — de ghnáth sreang ó 0.1 mm go 20 mm ar trastomhas — agus cruthaíonn siad é i bhfoirmeacha casta sreinge déthoiseach nó tríthoiseach, gearrthóga, lúibíní, crúcaí, agus spriongaí. Tá plé tiomanta tuillte ag an gcatagóir seo agus clúdaítear go domhain é sna hailt ina dhiaidh sin.

Meaisín Lúbthachta Earraigh: An chaoi a n-oibríonn sé agus na rudaí a shocraíonn é

A meaisín lúbthachta earraigh — dá ngairtear freisin meaisín coiling earraigh, iarmhair earraigh CNC, nó meaisín foirmithe sreinge ag brath ar chumraíocht — is meaisín lúbthachta an-speisialaithe miotail é atá deartha chun stoc sreang a phróiseáil ina spriongaí agus ina bhfoirmeacha sreinge ag tréchur ard. Cuidíonn tuiscint a phrionsabail oibriúcháin le soiléiriú cén fáth nach féidir meaisín lúbthachta ilfhóinteach a chur ina ionad.

The Wire Feed and Forming Meicníocht

Tarraingítear sreang ó spól nó dírítear í as corna agus cothaítear í trí rollóirí treorach beachta isteach sa chrios foirmithe. Rialaíonn an mheicníocht beathaithe — córas rolla pinch servo-tiomáinte de ghnáth — fad na sreinge a dháiltear go beachtas ±0.05 mm. Sa chrios foirmithe, sraonann pointe coiling nó uirlis fhoirmithe an sreang chun trastomhas an choil a chruthú. Rialaíonn an uirlis pitch ag an am céanna dul chun cinn aiseach an choil, ag cinneadh fad saor in aisce agus tuinairde an earraigh. Déanann meicníocht ghearrtha - gearrthóir rothlach nó scian cam-tiomáinte - an lingeán críochnaithe a scoilt ón sreang ag an bpointe ríomhchláraithe.

Ar mheaisíní lúbthachta earrach CNC, déantar gach ais - fad beathaithe, suíomh an phointe cornaithe, uillinn an uirlis pháirceála, agus uainiú gearrtha - a sheirbherialú go neamhspleách agus a shioncrónú trí rialtóir tairiscint lárnach. Is féidir le meaisíní ard-deireadh ó mhonaróirí cosúil le Wafios, Itaya, nó Bamatec spriongaí comhbhrú a tháirgeadh ag rátaí níos airde 200 píosa in aghaidh an nóiméid do shreang ar thrastomhas beag (faoi bhun 1 mm), le hatrialltacht tríthoiseach nach féidir le foirceannadh an earraigh láimhe teacht chuici.

Cineálacha Springs Táirgeadh

• Springs comhbhrúite: Cornaí helical a chuireann in aghaidh fórsa comhbhrúiteach. An cineál earrach is coitianta, a úsáidtear i ngach rud ó pinn gránbhiorach go traenacha comhla feithicleach.
• Springs síneadh: Cornaí a fhoirceannadh go dlúth le crúcaí ag gach ceann, deartha chun seasamh in aghaidh síneadh. Tá céimseata duán cláraithe sa timthriall CNC.
• spriongaí torsion: Sreang fhoirceannadh isteach i corna le cosa díreacha a stóráil fuinnimh nuair a casta. Braitheann insí dorais, bioráin éadaigh, agus meicníochtaí dorais gharáiste ar spriongaí torsion.
• Foirmeacha sreang: Cruthanna sreinge claonta saincheaptha - gearrthóga, lúibíní, lámha, fáinní, agus crúcaí - a tháirgtear ar mheaisíní lúbthachta sreinge CNC il-ais ar féidir leo sreang a lúbadh i spás 3D.
• Spriongaí cónúla agus bairille: Spriongaí tras-athraitheacha a éilíonn coigeartú comhordaithe ar an bpointe cornaithe le linn an timthrialla foirmithe — cumas atá uathúil do mheaisíní lúbthachta earraigh CNC.

Ról Springback i Lúbthachta Earraigh

Is é Springback - aisghabháil leaisteach miotail tar éis lúbthachta - an dúshlán lárnach i ngach oibríocht lúbthachta miotail, ach tá sé ríthábhachtach go háirithe i ndéantúsaíocht an earraigh. Toisc go mbraitheann feidhmíocht fheidhmiúil an earraigh ar thoisí geoiméadracha beachta (fad saor in aisce, trastomhas coil, tuinairde), aistríonn aon springback a fhágann diall tríthoiseach go díreach chuig earrach a theipeann ar shonraíocht ualaigh. Déanann meaisíní lúbthachta earrach CNC cúiteamh algartam ar springback: déanann na bogearraí rialaithe an sreang a shárú de mhéid ríofa ionas go dtiocfaidh an t-earrach críochnaithe ar an toise sprice tar éis aisghabháil leaisteach. Athraíonn an luach róchraonta seo de réir ábhar sreinge, trastomhas, riocht meon, agus ga lúbthachta, agus stórálann meaisíní nua-aimseartha na luachanna seo i leabharlanna ábhar le haghaidh athrú tapa poist.

Príomh-Sonraíochtaí Teicniúla le Meastóireacht Nuair a Cheannach Meaisín Miotail Lúbthachta

Chun meaisín lúbthachta miotail a cheannach - cibé acu coscán brúigh, meaisín lúbthachta earraigh, nó bender feadáin - ní mór sraith paraiméadair theicniúla a mheas a chinneann an féidir leis an meaisín do chuid páirteanna a tháirgeadh i ndáiríre. Ag brath ar thuairisc an díoltóra gan na figiúirí seo a fhíorú i gcoinne do riachtanais pháirte, is é an chaoi a mbíonn meaisíní ag cuideachtaí nach bhfuil in ann an obair a dhéanamh.

Le haghaidh Coscáin Preas agus Meaisíní Lúbthachta Bileog Miotail

• Tonnáiste: An fórsa lúbthachta uasta is féidir leis an meaisín a chur i bhfeidhm, arna shloinneadh i tonna nó i gcileavata. Tá tonnáiste róbheag ina chúis le cora neamhiomlán; caitheann tonnáiste rómhór caipiteal agus fuinneamh. Ríomh an tonnáiste atá ag teastáil ag baint úsáide as an bhfoirmle: T = (575 × t² × L) / V, áit a bhfuil t tiús ábhartha i mm, L ar fad lúbtha i mm, agus is é V leithead oscailt dísle.
• Fad lúbthachta: Is é uasfhad lúb díreach singil, go hiondúil 1.25 m go 6 m. Cinntigh go sáraíonn sé seo do chuid toise is faide.
• Taisteal cúlmhaireachta agus beachtas: Socraíonn an cúlmhéadar an t-ábhar roimh gach lúb. Is é ais-thomhas CNC le cruinneas suite ±0.01 mm an caighdeán le haghaidh obair bheachtais.
• Airde oscailte agus stróc: Cinneann sé cé chomh domhain agus is féidir bosca nó cainéal a lúbadh gan an chuid den fhráma meaisín a bhualadh.
• Córas corónach: Sraonann meaisíní níos mó faoi ualach, rud a fhágann go bhfuil lár an lúb níos éadomhain ná na himill. Cúitíonn córas corónach gníomhach an sraonadh seo go huathoibríoch.

Le haghaidh Meaisíní Lúbthachta Earraigh

• Raon trastomhas sreang: Tá gach meaisín rátáil do raon trastomhas sreang ar leith - mar shampla, 0.3-3.5 mm nó 1-8 mm. Má dhéantar oibriú lasmuigh den raon seo, déantar cáilíocht a dhíghrádú agus tá baol ann go ndéanfar damáiste don mheaisín.
• Líon na n-aiseanna CNC: Féadfaidh 4 ais a bheith ag meaisíní cornaithe earraigh leibhéal iontrála; is féidir le meaisíní foirmithe sreang il-sleamhnáin chun cinn 8 go 16 haiseanna servo neamhspleácha a bheith acu, rud a chumasaíonn foirmeacha casta sreinge 3D i dtimthriall amháin.
• Luas táirgeachta: Tomhaistear i bpíosaí in aghaidh an nóiméid. Athraíonn luas an-mhór de réir thrastomhas na sreinge agus céimseata an earraigh — ní fhéadfaidh meaisín a tháirgeann 200 ppm ar shreang 0.5 mm ach 30 ppm a tháirgeadh ar shreang 3 mm.
• Raon trastomhas coil: Trastomhas íosta agus uasta na spriongaí lasmuigh is féidir leis an meaisín a tháirgeadh, arna chinneadh ag an raon coigeartaithe pointe coiling.
• Córas rialaithe agus comhéadan ríomhchlárúcháin: Úsáideann meaisíní lúbthachta earrach nua-aimseartha rialaitheoirí CNC dílseánaigh le comhéadain ríomhchláraithe grafacha. Tairgeann roinnt déantúsóirí bogearraí ionsamhlúcháin a thugann réamhamharc ar chéimseata an earraigh roimh shreang a rith, rud a laghdaíonn go mór dramh socraithe.
• Díreachóir beathaithe: Déanann straightener sreang il-rolla suas an sruth ón gcrios foirmithe an cuaire iarmharach a bhaint as stoc sreang coiled. Is príomhchúis le céimseata earrach neamhréireach é dírigh neamhleor.

Ábhair Próiseáilte ag Meaisíní Miotail Lúbthachta

Cinneann an t-ábhar atá á lúbadh roghnú uirlisí, riachtanais tonnáiste, cúiteamh backback, agus ga lúbtha insroichte. Ní lúbann gach miotal go cothrom, agus d’fhéadfadh meaisín lúbthachta miotail atá optamaithe le haghaidh cruach éadrom torthaí go hiomlán difriúil a bhaint amach — nó go dteipfidh air go hiomlán — agus iarracht á déanamh cruach earraigh cruaite nó tíotáiniam a lúbadh.

Cruach Éadrom agus Cruach Ísealcharbóin

An t-ábhar tagartha réamhshocraithe le haghaidh meaisíní lúbthachta miotail. Tá cruach éadrom (neart toraidh thart ar 250 MPa) maorga, lúbann sé go glan, agus tá cúl earrach measartha aige. Is é an t-ábhar a úsáidtear i rátálacha tonnáiste meaisín agus moltaí oscailt bás. Lúbann cruach éadrom Grád S235 nó A36 go hiontaofa go dtí ga lúbtha taobh istigh íosta de 0.5 × tiús ábhar gan scoilteadh.

Cruach Ard-Neart agus Ard-Neart

Teastaíonn i bhfad níos mó tonnáiste le lúbadh ag cruach HSLA (neart toraidh 350–700 MPa) agus gráid AHSS a úsáidtear i struchtúir choirp na ngluaisteán — go minic 2 go 3 huaire an tonnáiste a theastaíonn le haghaidh tiús cruach éadrom comhionann . Tá Springback níos airde go comhréireach freisin: d'fhéadfadh go mbeadh gá le lúbadh 90° i cruach HSLA an punch a ríomhchlárú go 84–87° chun 90° a bhaint amach tar éis aisghabháil springback. Caithfidh oscailt bás a bheith níos leithne freisin chun scoilteadh ag an líne lúb a chosc.

Cruach Dhosmálta

Oibríonn steels dosmálta austenític (304, 316) le linn lúbthachta, rud a mhéadaíonn an fhriotaíocht de réir mar a théann lúbadh ar aghaidh. Teastaíonn thart ar 50% níos mó tonnáiste uathu ná cruach éadrom den tiús céanna agus taispeánann siad backback pronn. Ní mór dromchlaí uirlisí a choinneáil glan chun cruach dhosmálta a chosc ó éilliú a phiocadh, rud a fhágann creimeadh i seirbhís.

Cóimhiotail Alúmanam

Teastaíonn níos lú tonnáiste d’alúmanam ná cruach ach tá seans níos mó ann go ndéanfaí marcáil dromchla agus scoilteadh má lúbtar é trasna treo gráinne an leatháin. Tá riocht teochta ríthábhachtach: lúbann 5052-H32 go héasca go dtí ga 1 × tiús, agus féadfaidh 6061-T6 sa tiús céanna crack mura n-ardaítear an ga lúb go dtí 3-4 × tiús. Caithfidh meaisíní lúbthachta earrach a phróiseáil sreang alúmanam do na tionscail leictreacha nó pacáistithe treoracha snasta agus uirlisí foirmithe a úsáid chun damáiste dromchla a chosc.

Cruach Earraigh agus sreang crua-tharraingthe

Is é cruach earraigh — cruach ardcharbóin de ghnáth (0.6–1.0% carbóin) nó cruach earraigh cóimhiotail ar nós 51CrV4 — an t-ábhar príomhúil do mheaisíní lúbthachta earraigh. Tá láidreachtaí táirgeachta de 1,000–2,000 MPa ag na hábhair seo agus cúlspring thar a bheith ard. Caithfidh meaisín lúbthachta earrach a bheith in ann fórsaí foirmithe a chur i bhfeidhm a sháraíonn neart toraidh na sreinge agus iad ag rialú go beacht ar an dífhoirmiúchán plaisteach a chinneann céimseata deiridh an earraigh. Is é sreang ceoil (ASTM A228) an grád sreang earrach is coitianta — níos mó ná 70% de spriongaí comhbhrú cruinneas a fhoirceannadh as sreang ceoil nó sreang crua-tharraingt mar gheall ar a neart teanntachta comhsheasmhach agus cáilíocht an dromchla.

CNC vs Hiodrálacha vs Lámhleabhar: Roghnú an Chórais Rialaithe Ceart

Tá gach meaisín lúbthachta miotail i gceann de thrí shraith rialaithe: lámhleabhar, hiodrálacha / meicniúil le rialuithe bunúsacha, nó CNC iomlán. Tá próifíl costais go cumas ar leith ag gach sraith, agus braitheann an rogha ceart ar mhéid an táirgeachta, ar chastacht na bpáirtithe, agus ar an scil oibreora atá ar fáil.

Meaisíní Lúbthachta Láimhe

Tá coscáin fillte láimhe, coscáin bosca láimhe agus panna, agus meaisíní coiling earrach de láimh oiriúnach le haghaidh obair fhréamhshamhail, táirgeadh toirte an-íseal (níos lú ná 50 cuid in aghaidh an rith), nó cásanna ina bhfuil éagsúlacht pháirt an-ard agus athraíonn socruithe i gcónaí. Tá a gcostas caipitil íseal — is féidir coscán fillte láimhe atá in ann cruach 1.2 mm a lúbadh trasna 1 m a cheannach ar $500–$3,000. Braitheann an comhbhabhtáil ar cháilíocht oibritheora, tréchur mall, agus iarracht fhisiceach shuntasach le haghaidh tomhasairí níos troime. I gcomhthéacs déantúsaíochta an earraigh, úsáidtear deileanna foirceannadh earraigh láimhe fós le haghaidh fréamhshamhlú agus orduithe aon-phíosa saincheaptha i gcás ina mbeadh am ríomhchláraithe CNC níos mó ná luach na gcodanna.

Meaisíní Hiodrálacha le Bunrialuithe

Is ionann coscáin phreas hiodrálacha le stad simplí doimhneachta agus cúlmhéadar socraithe de láimh agus capall oibre na siopaí monaraithe beaga agus meánacha ar fud an domhain. Tá na meaisíní seo garbh, sách simplí le cothabháil agus tá siad in ann obair thromshaothair a dhéanamh. Is gnách go gcosnaíonn coscán preas hiodrálach 100 tonna, 2.5m le cúlmhéadar bunúsach 2-ais $15,000–$40,000 ag brath ar bhranda agus ar bhunús. Tá siad feiliúnach do ritheanna meánmhéide de pháirteanna simplí — feirí díreacha, cainéil, agus uillinneacha de chruach bhog nó d’alúmanam nuair is gá lúb nó dhó in aghaidh na coda.

Meaisíní lúbthachta CNC

Athraíonn rialú CNC iomlán meaisín lúbthachta ina chill déantúsaíochta in-ríomhchláraithe. Stórálann coscán preas CNC na céadta clár páirteanna, gach seicheamh lúba sainmhínithe, suíomhanna cúlmhéadair, doimhneacht taistil punchála, ceartú coróin, agus paraiméadair ábhair. Roghnaíonn oibreoirí clár, luchtú an chuid, agus déanann an meaisín an t-ord lúb ar fad a fhorghníomhú go huathoibríoch. Titeann an t-am socraithe le haghaidh athphoist ó 45-90 nóiméad (ar mheaisín socraithe de láimh) go dtí níos lú ná 5 nóiméad. I gcás monarcha atá ag rith 20-30 uimhir pháirteach éagsúil in aghaidh an lae, is fiú níos mó in aghaidh na bliana an laghdú seo ar am neamhtháirgiúil ná préimh praghais an chórais CNC.

Seachadann meaisíní lúbthachta earrach CNC buntáistí analógacha: a luaithe a scríobhtar agus a cháilítear clár earraigh, tosaíonn gach reáchtáil táirgeachta ina dhiaidh sin ó bhunlíne maith aitheanta. Ní theastaíonn ach athruithe bogearraí seachas coigeartuithe meicniúla le haghaidh athruithe paraiméadar — trastomhas an chorna, fad saor, tuinairde. Áirítear le príomh-rialtóirí meaisín earrach CNC ó Wafios (An Ghearmáin) agus Itaya (tSeapáin) aiseolas tríthoiseach fíor-ama: seiceann córas tomhais comhtháite gach earrach i gcoinne na sonraíochta cláraithe, ag diúltú páirteanna lasmuigh den fhulaingt go huathoibríoch. Titeann an t-am cáilíochta sa chéad alt 60–80% i gcomparáid le meaisíní coiling socraithe de láimh.

Uirlisí le haghaidh Meaisíní Miotail Lúbtha: Roghnú, Cothabháil agus Costas

Níl an meaisín lúbthachta ach chomh cumasach lena chuid uirlisí. Maidir le coscáin phreasa, cinneann an tacar punchála agus dísle an ga lúbtha íosta, an uillinn lúbtha is féidir a bhaint amach, agus an tiús uasta ábhair. Maidir le meaisíní lúbthachta earraigh, sainmhíníonn na huirlisí coiling, uirlisí pitch, agus uirlisí gearrtha na céimseataí earraigh is féidir a tháirgeadh. Is costas athfhillteach é uirlisiú nach mór a chur san áireamh i gcostas iomlán ríomh na húinéireachta.

Brúigh Coscáin Tooling

Is caighdeán domhanda de facto í an uirlisíocht choscánaithe phreasa chaighdeánaigh den stíl Eorpach (comhoiriúnach le Trumpf/Wila), agus tá uirlisí ó mhonaróir amháin ag feistiú meaisíní ón iliomad eile. Réimsíonn próifílí punchála ó phunches géaruillinn (30°) le haghaidh feansaí daingean go punches geoseneck le haghaidh lúbadh domhainbhosca go punches hemming le haghaidh fillteáin nialasacha. Roghnaítear oscailtí V-bás bunaithe ar thiús ábhair: is é riail an tionscail oscailt V = 6-10 × tiús ábhar le haghaidh lúbthachta aeir. Maireann punches cruach uirlisí cruaite agus bás i bhfoirmíochtaí caighdeánacha 500,000 go 1,000,000 stróc sula dteastaíonn athchóiriú uathu. Cuireann uirlisiú speisialtachta - leantóirí sorcóir le haghaidh lúbthachta ga, punches fritháirithe le haghaidh feansaí cúnga - leis an solúbthacht ach méadaítear costas fardail uirlisí.

Earraigh Uirlisiú Meaisín Lúbthachta

Tá uirlisiú le haghaidh meaisín lúbthachta earraigh níos sainiúla don fheidhmchlár ná uirlisiú coscáin phreasa. Go hiondúil is cairbíd tungstain a bhíonn i gceist le pointí coilithe agus iad sáite chun an scríobadh leanúnach de shreang ard-teanntachta ar ardluas a sheasamh. D’fhéadfadh go mairfeadh pointe coiling 50-200 milliún timthriall roimh athsholáthar, ach athraíonn sé seo go mór de réir riocht dromchla na sreinge agus lubrication. Tá uirlisí páirce, feadáin treorach agus uirlisí scoite faoi réir caitheamh freisin agus ní mór iad a sheiceáil go rialta. Coisceann stoc d’earraí inchaite uirlisithe – go háirithe le haghaidh spriongaí táirgthe ardtoirte – aga neamhfhónaimh chostasach gan phleanáil. Tá costas tacair uirlisithe iomlán do phróifíl earraigh nua ar mheaisín lúbthachta earrach CNC idir $200 agus $2,000 ag brath ar chastacht, rud atá measartha i gcomparáid le costas uirlisí coscánaithe preasa le haghaidh céimseata páirteanna neamhghnácha.

Cleachtais Cothabhála Uirlisí

• Iniúchadh leideanna punchála coscáin preasa le haghaidh scealaithe nó dífhoirmithe gach 50,000 stróc; cruthaíonn punch chipped ardú strus sa chuid lúbtha is féidir a bheith ina chúis le teip tuirse roimh am i seirbhís.
• Coinnigh dromchlaí V-bás glan ó bhruscar miotail; cáithníní leabaithe ina chúis le marcáil dromchla ar an underside workpiece.
• Cuir bealaí sreinge cuí (ola líníochta intuaslagtha in uisce go hiondúil) i bhfeidhm ar fhothaí sreinge meaisín lúbthachta an earraigh; méadaíonn lubrication neamhleor caitheamh uirlise corna faoi fhachtóir 3-5 ×.
• Stóráil uirlisí coscáin brúigh i racaí tiomnaithe a chuireann cosc ​​​​ar theagmháil idir imill ghearrtha; Déanann teagmháil uirlis-go-uirlis micrishliseadh a ghiorrú go mór saol seirbhíse.
• Logáil timthriallta úsáide uirlisí agus socraigh eatraimh athsholáthair bunaithe ar chaitheamh tomhaiste, ní iniúchadh amhairc amháin - is minic a thagann sruthlú tríthoiseach a bhaineann le caitheamh i dtoisí an earraigh roimh dhamáiste infheicthe uirlisí.

Fadhbanna Coiteann Cáilíochta i Lúbthachta Miotail agus Conas iad a Dhéanamh

Tagann saincheisteanna cáilíochta athfhillteacha i ngach oibríocht meaisín lúbthachta miotail. Is réamhriachtanas é an bhunchúis – meaisín, uirlisiú, ábhar nó ríomhchlárú – chun an fhadhb a réiteach. Seo a leanas na lochtanna is coitianta a aimsítear in oibríochtaí coscáin preasa agus lúbthachta earraigh, lena gcúiseanna agus a gceartúcháin.

Neamhréireacht Uillinn Trasna an Fad Bend

Siomptóm: Tomhaiseann lúb 90° 90° sa lár ach 92° ag na foircinn, nó vice versa. Cúis ar choscán preas: sraonadh fráma meaisín (bowing) faoi ualach, rud a fhágann go sraonadh lár an leaba níos mó ná na foircinn. Ceartú: an córas corónach a ghníomhachtú; mura bhfuil corónú ar an meaisín, bain úsáid as dísle deighilte le hailt níos tiús sa lár, nó laghdaigh an fad lúb chun fanacht laistigh d'acmhainn lúbthachta rátáilte an mheaisín. Ar mheaisín lúbthachta earraigh, tugann éagsúlacht pháirce feadh fhad an earraigh le fios go bhfuil uirlis pháirce caite nó díriú sreang neamhréireach.

Athrú idir Codanna Springback

Siomptóm: Tagann codanna lúbtha chuig an gclár céanna amach le huillinneacha beagán difriúil - laistigh de bhaisc amháin nó idir baisceanna. Cúis: éagsúlacht maoine ábhartha idir cornaí nó leatháin. Féadfaidh fiú ábhar deimhnithe go dtí an grád céanna athrú ±5–10% i neart toraidh idir teasanna táirgeachta. Ceartú: cuireann lúbadh bun (coinneáil) in ionad lúbthachta aeir deireadh le héagsúlacht aisiompair ar chostas tonnáiste níos airde - dífhoirmítear an t-ábhar go hiomlán trína thiús. Maidir le lúbadh an earraigh, léirítear é seo mar scaipthe faid saor in aisce agus ceartaítear é trí shonraíocht soláthraithe sreang a theannú (raon neart teanntachta), feabhas a chur ar dhíreachú sreang, agus úsáid a bhaint as tomhas aiseolais lúb dúnta chun paraiméadair fhoirmithe a choigeartú i bhfíor-am.

Cearrbhachas ag an Bend Line

Comharthaí: Forbraíonn dromchla seachtrach an bend micrea-scoilteanna nó bristeacha infheicthe. Cúiseanna: ga lúbthachta ró-daingean don ábhar, ag lúbadh i gcoinne treo gráin an ábhair (treo rollta), nó ag baint úsáide as ábhar cruaite nach bhfuil dóthain insínteacht ann. Ceartú: an ga Bend taobh istigh a mhéadú (íosmhéid 1 × tiús ábhar don chuid is mó steels sa treo trasna, 2 × sa treo fadaimseartha do chóimhiotail níos deacra). Maidir le leathán miotail, páirteanna treoshuímh mar sin tá an lúb-líne ingearach leis an treo rollta. Maidir le sreang earrach, léiríonn scoilteadh lochtanna dromchla na sreinge nó ga coiling faoi bhun an íosmhéid don trastomhas sreinge agus don mheon sin.

Sreabhadh Faid Saor Earraigh Le linn Rith Táirgthe

Siomptóm: Tosaíonn fad saor an earraigh ag ainmniúil agus méadaítear nó laghdaítear de réir a chéile le linn ré léirithe gan athruithe ar chláir. Cúis: leathnú teirmeach ar rollóirí beatha an mheaisín nó ar uirlisí foirmithe de réir mar a théann an meaisín suas ó thús fuar, nó caitheamh forásach ar an bpointe coiling ag athrú an ga cornaithe éifeachtach. Ceartú: ceadaigh tréimhse téimh 15-20 nóiméad roimh thomhas an táirgeachta; faireachán agus logáil a dhéanamh ar fhad saor in aisce ar chairt rialaithe próisis staidrimh ar feadh an rith; eatraimh athraithe uirlisí a bhunú bunaithe ar shreabhadh faid tomhaiste seachas tréimhsí ama treallach.

Iarratais Tionscail: I gcás ina bhfuil Meaisíní Miotail Lúbthachta agus Meaisíní Lúbthachta Earraigh Fíor-riachtanach

Cuidíonn tuiscint a fháil ar na tionscail atá ag brath go mór ar mheaisíní lúbthachta miotail chun scála an chatagóir trealaimh seo agus na gealltanais a bhaineann le roghnú agus cothabháil meaisín a chur i gcomhthéacs.

Déantúsaíocht Feithicleach

Tá feithicil paisinéirí aonair measta 100 go 200 comhpháirteanna earraigh aonair — spriongaí comhla, spriongaí crochta, spriongaí suíocháin, spriongaí fillte coscáin, spriongaí crágála, agus mórán gearrthóga sreinge agus coimeádáin. Déantar gach ceann díobh seo a tháirgeadh ar mheaisín lúbthachta earraigh. Táirgeann meaisíní lúbthachta leatháin miotail treisithe coirp, lúibíní, sciatha teasa agus baill struchtúracha. Mar gheall ar riachtanais lamháltais thionscal na ngluaisteán — in éineacht le méideanna táirgeachta arna dtomhas sna milliúin aonad in aghaidh na bliana — tá meaisíní lúbthachta CNC le tomhas inphróiseas agus rialú próisis staitistiúil riachtanach.

Aeraspáis agus Cosanta

Éilíonn iarratais aeraspáis inrianaitheacht agus deimhniú ag gach céim táirgthe. Ní mór do mheaisíní lúbthachta CNC in áiseanna aeraspáis rianta iniúchta iomlána a choinneáil — ag taifeadadh cén clár a úsáideadh, cad iad paraiméadair an mheaisín, agus cad iad na toisí tomhaiste i ngach cuid. Tá dúshláin mhóra lúbthachta ag baint le tíotáiniam, inconel, agus cóimhiotail alúmanaim-litiam: is é backback tíotáiniam tuairim is dhá oiread sin de chruach ag tiús coibhéiseach, a éilíonn cúiteamh overbend sofaisticiúla. Táirgeann meaisíní lúbthachta earraigh san aeraspáis spriongaí fearas tuirlingthe, spriongaí suíocháin ejector, agus spriongaí aischuir cábla rialaithe go sonraíochtaí beachta ualaigh arna bhfíorú ag tástáil ualach éigeantach.

Leictreonaic agus Trealamh Leictreach

Úsáideann an tionscal leictreonaic meaisíní lúbthachta earraigh chun spriongaí teagmhála a tháirgeadh le haghaidh nascóirí, teagmhálacha ceallraí, spriongaí lasc, agus coimeádáin foirmeacha sreinge in ábhair ó chré-umha fosfair agus copar beirilliam go cruach dhosmálta. Is minic a bhíonn na codanna seo thar a bheith beag — tá trastomhais sreinge de 0.1–0.5 mm coitianta — agus éilíonn siad rátaí táirgthe de na céadta píosa in aghaidh an nóiméid le lamháltais tríthoiseach de ±0.02 mm. Táirgeann meaisíní lúbthachta leath-mhiotail imfháluithe, fonnadh, agus lúibíní doirteal teasa do threalamh leictreonach in alúmanam agus cruach.

Tógáil agus HVAC

Is iad coscáin phreasa agus coscáin fillteáin is mó atá i gceist le tógáil agus déantús miotail HVAC, ag táirgeadh duchtobair, splancadh, painéil éadain, lúibíní struchtúracha, uillinneacha lindéir, agus imfháluithe trealaimh déanta as cruach ghalbhánuithe, alúmanam, agus leathán cruach dhosmálta. Féadfaidh siopa leathán-mhiotail a fhreastalaíonn ar thrádáil HVAC 3-8 coscán preas de chumas éagsúla a oibriú chun ábhair éagsúla tomhsaireachta agus páirteanna éagsúla a láimhseáil. Déantar táirgiúlacht sna siopaí seo a thomhas ag méadair líneach de phróifíl lúbtha in aghaidh an tsift - is féidir le hoibríocht coscánaithe preas CNC atá á reáchtáil go maith a tháirgeadh 2,000 go 4,000 méadar líneach de tháirge lúbtha in aghaidh an athraithe 8 n-uaire , ag brath ar chastacht pháirt agus ábhar.

Déantúsaíocht Feistí Leighis

Táirgtear spriongaí leighis agus foirmeacha sreinge — sreanga treorach catheter, spriongaí gearrthóga máinliachta, spriongaí fosaithe ionchlannáin, agus comhpháirteanna trealaimh dhiagnóiseach — ar mheaisíní lúbthachta earraigh beachtais de réir sonraíochtaí de ghrád bithleighis. I measc na n-ábhar san earnáil seo tá cruach dhosmálta 316L, nitinol (cóimhiotal cuimhne cruth nicil-tíotáiniam), agus tíotáiniam. Tá dúshlán ar leith ag baint le foirmiú sreang nitinol ar mheaisín lúbthachta earraigh: ciallaíonn iompar superelastic an ábhair nach bhfuil feidhm ag samhlacha caighdeánach springback, agus ní mór cosáin uirlisí a fhorbairt go heimpíreach do gach céimseata cuid.

Treoir Cheannaigh: Cad ba cheart a lorg agus meaisín lúbthachta earraigh á fháil nó coscán brú

Tá níos mó díchill chuí ag teastáil chun meaisín lúbthachta miotail a aimsiú - go háirithe meaisín lúbthachta earraigh - ná an chuid is mó de cheannach trealaimh chaipitil toisc go bhfuil cumas an mheaisín an-sainfheidhmithe agus go bhfuil difríochtaí feidhmíochta suntasacha idir soláthraithe. Tá feidhm ag an seicliosta seo a leanas is cuma an bhfuil tú ag ceannach nua, athchóirithe nó úsáidte.

Sainmhínigh Do Chuid Riachtanais Roimh Teagmháil le Soláthraithe

• Maidir le coscáin phreasa: uas-thiús ábhair, uasfhad lúb, ga lúbtha íosta taobh istigh, lamháltas uilleach, agus méid táirgeachta bliantúil de réir cuid den teaghlach.
• Le haghaidh meaisíní lúbthachta earraigh: ábhar sreang agus raon trastomhas, cineálacha earraigh (comhbhrú, fadú, torsion, foirm sreang), trastomhas coil íosta agus uasta, raon fad saor in aisce, caoinfhulaingt sonraíochta ualaigh, agus an ráta táirgthe riachtanach i bpíosaí in aghaidh an nóiméid.
• Sainaithin do 5 uimhir pháirte is airde toirte agus do 3 uimhir pháirteacha is casta ó thaobh geoiméadracht de — caithfidh an meaisín na ceannairí toirte agus na codanna deacra araon a láimhseáil.

Déan Soláthraithe a Mheas ar Shaineolas Feidhmchláir, Ní hamháin Sonraíochtaí Meaisín

Tá soláthróir atá in ann do chuid páirteanna samplacha iarbhír a rith ar a n-inneall taispeána agus a thaispeánann tú na torthaí iniúchta den chéad earra níos luachmhaire ná an soláthraí a sholáthraíonn bileoga sonraíochta amháin. Mínigh do thaispeántas meaisín le do shreangán nó d'ábhar leatháin sula dtiomnaíonn tú ceannach. Iarr teistiméireachtaí ó chustaiméirí i do thionscal agus déan teagmháil leo. Iarr go sonrach ar chruinneas le himeacht ama (ní hamháin feidhmíocht lasmuigh den bhosca), infhaighteacht páirteanna breise, agus freagrúlacht tacaíochta teicniúla nuair a théann an meaisín síos le linn táirgeadh.

Costas Iomlán na hÚinéireachta thar 10 mBliana

Is gnách go mbíonn praghas ceannaigh meaisín lúbthachta miotail 40-60% dá chostas iomlán úinéireachta thar shaolré oibriúcháin 10 mbliana. Cuimsíonn an t-iarmhéid uirlisiú ($ 5,000 - $ 50,000 thar shaolré an mheaisín le haghaidh coscán preasa), cothabháil agus páirteanna breise (buiséad 2-4% den phraghas ceannaigh in aghaidh na bliana), tomhaltas fuinnimh (ídíonn coscán preas hiodrálach 80 tonna thart ar 7.5 kW; ídíonn meaisín servo leictreach coibhéiseach 1.5–2 kW ar an meán), agus oiliúint oibritheora. Maidir le meaisín lúbthachta earraigh, cuir costas dramhphoist sreinge leis le linn an tsocraithe - is féidir le post foirmithe earraigh droch-chláraithe ar mheaisín CNC 5–15 kg de shreang a ithe sula mbaintear sampla maith amach, arb ionann é agus $3–$8/kg do shreang ceoil agus $15–$120 i gcaillteanas amhábhar in aghaidh an tsocraithe.

Meaisíní Úsáidte agus Athchóirithe: Deis agus Riosca

Is féidir le coscán preas úsáidte ó mhonaróir creidiúnach - AMADA, Trumpf, Bystronic, LVD - 80-90% de chumas meaisín nua a sheachadadh ag 30-50% den phraghas ceannaigh, ar choinníoll go bhfuil an meaisín coinnithe i gceart agus go bhfuil an rialtóir CNC agus an córas hiodrálacha i riocht maith. I measc na bpríomhphointí iniúchta tá comhthreomhaireacht reithe (seiceáil leibhéal beachtas trasna an reithe ag suíomhanna iolracha), cruinneas suite an chúlmhéadair (fíoraigh le clár tástála a ritheann 20 timthriall suite i ndiaidh a chéile agus éagsúlacht tomhais), agus riocht ola hiodrálach agus cobhsaíocht brú an chórais. Maidir le meaisíní lúbthachta earrach úsáidte, déan iniúchadh ar chaitheamh uirlisí coiling, riocht sorcóir beatha, agus fíoraigh gur féidir leis an gcóras rialaithe cumarsáid a dhéanamh le bogearraí reatha ríomhchlárúcháin - is féidir le rialtóirí dílseánaigh atá imithe i léig an meaisín a dhéanamh neamh-inúsáidte go héifeachtach mura bhfuil tacaíocht á tabhairt do na bogearraí a thuilleadh.

Riachtanais Sábháilteachta maidir le Meaisíní Miotail Lúbthachta a Oibriú

Tá coscáin phreasa agus meaisíní lúbthachta earraigh i measc na n-uirlisí meaisín is mó a mbíonn gortú ann i ndéantúsaíocht miotail. Tá stair fhada gortuithe láimhe agus méar ag an gcoscán brúigh go háirithe mar gheall ar an bpunch agus an bás a dhúnann go tapa. Tá laghdú suntasach tagtha ar rátaí gortuithe i gcaighdeáin sábháilteachta nua-aimseartha, ach ní mór na córais sábháilteachta ar leith atá i gceist a thuiscint le comhlíonadh.

Brúigh Córais Sábháilteachta Coscáin

• Cosaint sábháilteachta léasair (m.sh., PSENvip breoite, Lazer Safe): Déanann imbhalla léasair atá suite díreach chun tosaigh ar an bpunch monatóireacht ar an bpointe balbh - an pointe ag a bhfuil an pollta gar go leor don ábhar nach féidir a thuilleadh na méara a chosaint ón gcrios dúnta. Os cionn an phointe balbh, má aimsítear bac, stopann an reithe. Is é seo an caighdeán sábháilteachta reatha do choscáin phreasa nua a dhíoltar san AE agus i bhformhór na margaí rialaithe eile.
• Rialú dhá-láimhe: Éilíonn an dá lámh a bheith ar na cnaipí rialaithe ag an am céanna chun tús a chur leis an timthriall lúbthachta, rud a chosc ó lámh amháin a bheith sa limistéar bás le linn shliocht reithe.
• Monatóireacht ar luas sábháilte: Téann an reithe síos ar luas íseal (go hiondúil ≤10 mm/s) sa chrios muting — an cúpla milliméadar anuas roimh theagmháil leis an ábhar — fiú má tá cosaint sábháilteachta gníomhach, mar chiseal cosanta tánaisteach.
• Ciorcaid stad éigeandála: Caithfidh stopanna éigeandála troithe coise agus cnaipí stad éigeandála fráma-suite ceanglais chiorcaid sábháilteachta Chatagóir 3 nó Chatagóir 4 de réir ISO 13849 a chomhlíonadh, ag soláthar bealaí stoptha iomarcacha.

Sábháilteacht Meaisín Lúbthachta Earraigh

Tá próifíl díobhála difriúil ag meaisíní lúbthachta an earraigh: is é an phríomhghuais ná foircinn sreinge eitilte le linn coiling, go háirithe nuair a tharlaíonn briseadh sreinge nó mí-chothú ag luas ard táirgeachta. Is féidir le foircinn sreang ag 150-200 m/nim a bheith ina cúis le cliathrúchán trom. Is iad na híoscheanglais sábháilteachta ná cosaintí faoi iamh timpeall an chrios foirmithe, TCP éigeantach (gloiní sábháilteachta agus lámhainní gearrtha-resistant), agus córais stad uathoibríoch a spreagtar braiteoirí briseadh sreinge. Níor cheart riamh meaisíní lúbthachta an earraigh a oibriú agus gardaí a bhaint astu, fiú le linn socraithe agus coigeartaithe - cleachtas a ardaíonn go mór an riosca gortaithe agus atá mar phríomhchúis leis na gortuithe a tharlaíonn in áiseanna déantúsaíochta an earraigh.
