Dearadh Earraigh Torsion: Cothromóidí, Ábhair & Treoir Meaisín

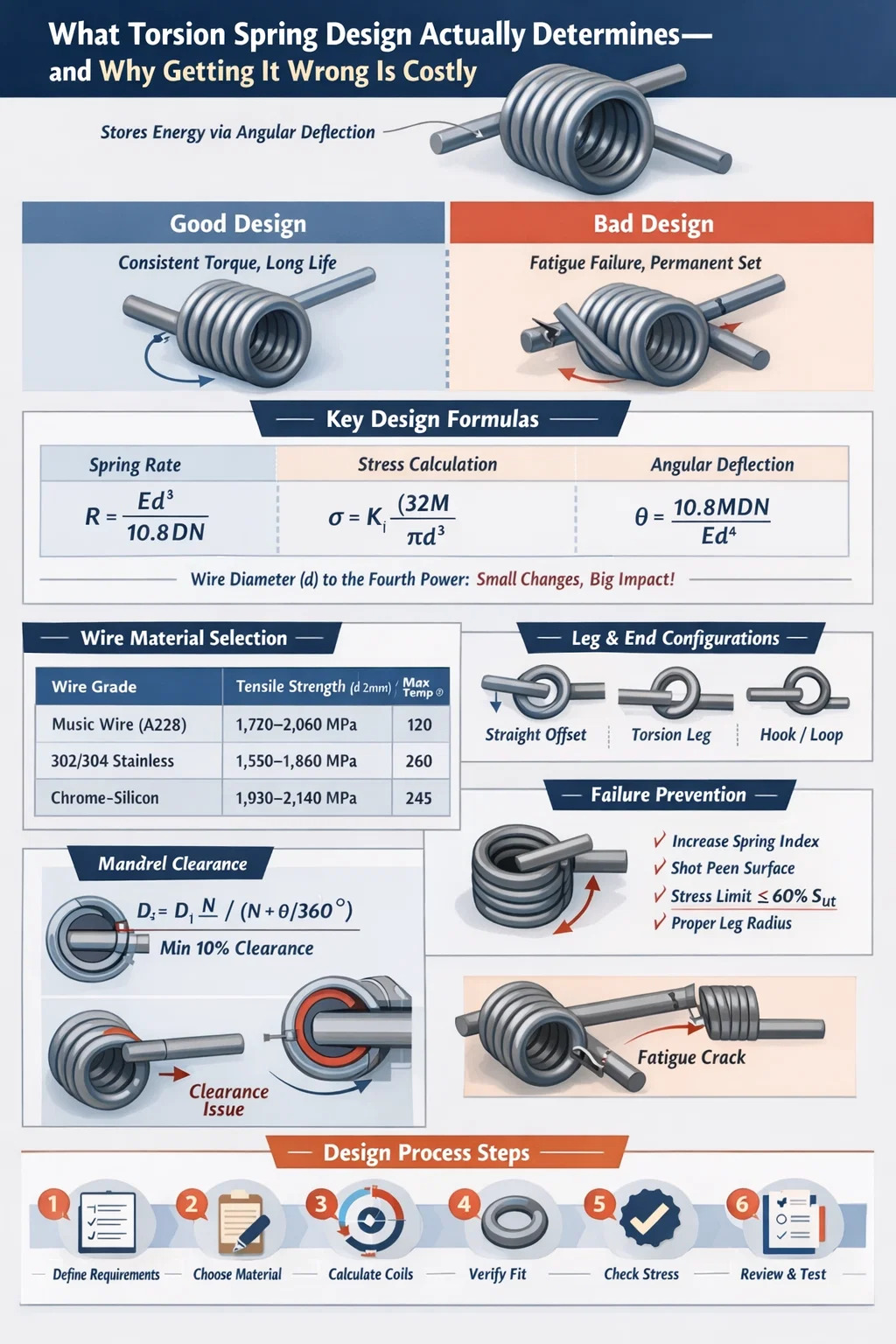

Cad a Chinneann Dearadh Earraigh Torsion i ndáiríre - agus Cén Fáth a Bhfuil Mícheart costasach

Is éard atá i ndearadh earrach torsion ná an próiseas chun céimseata, ábhar, tréithe ualaigh, agus lamháltais déantúsaíochta earraigh a shonrú a stórálann fuinneamh trí shraonadh uilleach seachas comhbhrú líneach nó síneadh. Faigh an dearadh i gceart, agus seachadann an t-earrach chasmhóiminte comhsheasmhach thar na mílte - nó na milliúin - timthriallta. Faigh mícheart é, agus tá teip tuirse roimh am, sraith bhuan, nó cuair chasmhóiminte nach féidir a thuar a sháraíonn an mheicníocht le sruth.

Is é an t-aschur dearadh is tábhachtaí ná an ráta earraigh (chasmhóiminte in aghaidh na céime rothlaithe) , arna shloinneadh go hiondúil in N·mm/° nó lb·in/°. Gach paraiméadar eile - trastomhas sreinge, trastomhas corna, líon na cornaí gníomhacha, céimseata cos, cumraíocht deiridh - Fothaí isteach an uimhir sin. Ní féidir le meaisín earrach torsion ach an méid a shonraíonn an dearadh a tháirgeadh, agus mar sin cuireann cruinneas sa chéim dearaidh deireadh le hathoibriú costasach ar an urlár táirgthe.

Téann an t-alt seo tríd an bpróiseas dearaidh iomlán: ó chothromóidí bunúsacha agus roghnú ábhar go srianta déantúsaíochta a fhorchuirtear le meaisíní earrach torsion, modhanna teip coitianta, agus straitéisí praiticiúla lamháltais a úsáidtear i dtáirgeadh ard-toirte.

Croí-chothromóidí Dearaidh Is gá go mbeadh a fhios ag gach Innealtóir

Braitheann dearadh earrach torsion ar shraith cothromóidí meicniúla dea-bhunaithe. Níl sé roghnach iad a thuiscint - cinneann siad cibé an mairfidh d’earrach dá shaol oibriúcháin nó an mainneoidh sé sa chéad chúpla míle timthriall.

Foirmle Ráta an Earraigh

Ríomhtar ráta uilleach an earraigh R mar:

R = Ed⁴ / (10.8 D N)

I gcás gurb é E an modúl leaisteachas (MPa), is é d an trastomhas sreang (mm), is é D an meán-trastomhas corna (mm), agus is é N líon na gcornaí gníomhacha. Le haghaidh sreang cruach carbóin tarraingthe crua, E ≈ 196,500 MPa; le haghaidh cruach dhosmálta 302/304, E ≈ 193,000 MPa; le haghaidh chrome-sileacain (SAE 9254), E ≈ 201,000 MPa.

Fógra go bhfuil an chuma ar thrastomhas sreang ar an gceathrú chumhacht. Ardaíonn méadú de 10% ar ráta an earraigh thart ar 46%. Sin é an fáth gurb é trastomhas sreinge an athróg is íogaire in aon dearadh earrach torsion - bíonn tionchar ró-mhór ag diall lamháltais beag ar ráta an earraigh deiridh.

Ríomh Strus agus Fachtóir Ceartúcháin Wahl

Is é an strus lúbthachta i sreang earrach torsion ná:

σ = K_i × (32M) / (πd³)

Nuair is é M an mhóimint fheidhmithe (N·mm), is é d trastomhas na sreinge, agus is é K_i an fachtóir ceartúcháin struis snáithíní istigh (ar a dtugtar freisin fachtóir Wahl le haghaidh spriongaí torsion). Tugann K_i cuntas ar éifeachtaí cuaire agus sainmhínítear é mar:

K_i = (4C² - C - 1) / (4C(C - 1))

Cá bhfuil C an t-innéacs spriongaí = D/d. I gcás innéacs sprionga de 6 (luach coiteann), K_i ≈ 1.24. I gcás corna daingean ar a bhfuil C = 4, ardaíonn K_i go timpeall 1.40. Ciallaíonn sé seo go bhfeiceann earrach teann-coiled strus 13% níos airde ar an snáithín istigh ar feadh na huaire feidhmithe céanna - difríocht shuntasach nuair is é saol tuirse an srian dearaidh.

Sraonadh uilleach Faoi Luchtú

Is é sraonadh uilleach iomlán θ (i gcéimeanna):

θ = 10.8 M D N / (E d⁴)

Is í an chothromóid seo inbhéartach na foirmle ráta lingeáin. Insíonn sé duit cé mhéid a rothlaíonn an lingeán do chasmhóimint fheidhmeach ar leith. In iarratais ar nós insí dorais feithicleach nó rialtóirí fuinneoige, tá sé ríthábhachtach do phacáistiú meicníochta a bheith ar an eolas faoin uillinn sraonaidh bheacht ag gach leibhéal chasmhóiminte.

Athrú ar Trastomhas Coil Faoi Sraonadh

Gné amháin a bhaineann le spriongaí torsion: athraíonn trastomhas an chorna de réir mar a thagann gaoth an earraigh nó a scaoileann an earraigh. Nuair a fhoirceannadh sa treo deiridh (cornaí níos doichte), laghduithe an trastomhas meán. Is é an meántrastomhas nua D₂ ná:

D₂ = D₁ N / (N θ/360°)

I gcás lingeáin a bhfuil 8 corna gníomhacha ag rothlú 90°, D₂ = D₁ × 8 / 8.25 = 0.970 × D₁ — laghdú 3%. Má oibríonn an earraigh thar mandrel, ní mór don dearthóir a fhíorú go soláthraíonn D₂ imréiteach leordhóthanach fós; is cúis le cur isteach ar an sraonadh uasta spikes chasmhóiminte tubaisteach agus teip roimh am. Is é cleachtas dearadh caighdeánach a choimeád ar bun ar a laghad Imréiteach 10% idir trastomhas an chorna istigh scoite agus trastomhas seachtrach an mandrel .

Roghnú Ábhar: Grád Sreanga a Chomhoiriúnú le hÉilimh Feidhmchláir

Tá rogha ábhar doscartha ó dhearadh earrach torsion. Caithfidh an sreang an neart teanntachta riachtanach, an teorainn seasmhachta, agus an fhriotaíocht creimeadh a sheachadadh ar fud an raon teochta oibriúcháin, agus fós ag luí le cumas foirmithe an mheaisín earraigh torsion.

I gcás fhormhór na bhfeidhmchlár tionsclaíochta - insí dorais, laistí, aistarraingeoirí agus nascóirí leictreacha - Is é sreang ceoil (ASTM A228) an rogha réamhshocraithe . Tacaíonn a neart teanntachta ard agus cáilíocht dromchla comhsheasmhach saol tuirse níos mó ná 500,000 timthriall ag leibhéil strus suas le 70% den neart teanntachta deiridh. Cosnaíonn sreang crua-tharraingthe 10-15% níos lú ach tá bailchríoch dromchla níos gairbhe agus éagsúlacht neart teanntachta níos mó, rud a fhágann go bhfuil sé níos oiriúnaí d'fheidhmchláir statacha nó timthriallta íseal.

Cé go bhfuil sreang Chrome-sileacain níos costasaí, is é an rogha caighdeánach do spriongaí comhla feithicleach agus spriongaí aischuir coscáin ina sroicheann an teocht oibriúcháin 200-240 ° C agus ní mór scíthe strus a íoslaghdú. Tá sé níos éilithí freisin don mheaisín earrach torsion mar go gcuireann a chruas níos airde dlús le caitheamh uirlisí - rud atá le plé leis an monaróir le linn athbhreithnithe dearaidh.

Tá cré-umha fosfair agus copar beirilliam le feiceáil i spriongaí cónascaire leictreacha áit a bhfuil tábhacht ag baint le seoltacht taobh le feidhmíocht mheicniúil. Cé go bhfuil copar beirilliam go háirithe, cé go bhfuil sé costasach, baintear amach láidreachtaí teanntachta ag druidim le 1,400 MPa agus coinníonn sé friotaíocht tacair den scoth, rud a fhágann go bhfuil sé oiriúnach d'ionstraimí cruinneas le lamháltais chasmhóiminte daingean thar shaol seirbhíse leathnaithe.

Cumraíocht Cosa agus Deiridh: Go minic Gannmheasta, I gcónaí Criticiúil

Déanann cumraíocht deiridh earrach torsion - conas a mhúnlaítear na cosa, áit a dtéann siad i dteagmháil leis na codanna cúplála, agus cén chéimseata a leanann siad - i bhfeidhm go díreach ar thrí rud: líon éifeachtach na gcornaí gníomhacha, an tiúchan strus ag acomhal an choirp cos, agus cad is féidir leis an meaisín earrach torsion a fhoirmiú go réalaíoch.

Cineálacha Deiridh Coiteann agus a gComhthráth

• Cosa fhritháireamh díreach - An ceann is coitianta. Síneann an cos tangentially ón gcomhlacht. Éasca le foirmiú ar mheaisín earrach torsion CNC; cuireann sé thart ar leath fhad na coise le comhaireamh gníomhach an chorna.
• Cosa torsion díreach (gathacha) — Síneann an chos go gathach isteach nó amach. Níos simplí a chur ar bun ar an meaisín ach cruthaíonn sé dáileadh struis níos casta ag an bpointe trasdula bend.
• Crúcaí agus lúba - A úsáidtear nuair a chaithfidh an earraigh a bheith ag gabháil le bioráin nó seafta gan ceanglóir tánaisteach. Is féidir le meaisín earrach torsion CNC céimseata duán a fhoirmiú go beacht ach éilíonn sé athruithe uirlisí agus méadaíonn sé an t-am timthriall de 8-15% ag brath ar chastacht.
• Cosa gearr agus fada tadhlaíoch — Bíonn tionchar ag fad na coise ar an méid chasmhóiminte a tharchuirtear go dtí an pointe ualaigh agus ar an gcaoi a ailíníonn an lingeán sa chomhthionól. Méadaíonn cosa níos faide an lámh luamháin agus laghdaítear an fórsa a theastaíonn chun chasmhóimint áirithe a bhaint amach, ach méadaíonn siad freisin an strus lúbthachta ag fréamh na coise.
• Lárionad trasnaithe (torsion dúbailte) - Dhá chomhlacht earrach torsion ceangailte ag an ionad, créachta i dtreonna eile. Úsáidtear é nuair a chaithfidh an chasmhóimint a bheith siméadrach agus go gcuireann srianta spáis cosc ​​ar dhá spriongaí ar leith. Coimpléasc a chur ar bun ar mheaisín earrach torsion; a fhorchoimeádtar go hiondúil le haghaidh feidhmeanna feithicleacha nó tionsclaíocha ard-toirte a bhfuil údar maith leis an infheistíocht uirlisithe.

Coil Gníomhach Ranníocaíocht ó Chosa

Áirítear leis an líon éifeachtach cornaí gníomhacha N_a ranníocaíocht ó na cosa. Maidir le cosa díreacha, cuireann an comhfhogasú caighdeánach L/(3πD) le comhaireamh an choirp choirp, áit arb é L fad iomlán an dá chos. Maidir le earrach le trastomhas meánchorna 20 mm agus dhá chosa 30 mm, cuireann sé seo thart ar 30/(3π×20) ≈ 0.16 corna – ceartúchán beag ach neamhfhánach nuair is gá lamháltais ráta an earraigh teann (±5% nó níos fearr).

Má dhéantar neamhaird den cheartú seo, tagann earráidí córasacha ráta earraigh a thagann chun solais le linn iniúchta an chéad earra, rud a éilíonn coigeartuithe ar chomhaireamh corna agus am socraithe meaisín earrach torsion CNC breise.

Conas an Meaisín Earraigh Torsion Cruthanna Cad É Monaraithe

Cruthaíonn meaisín earrach torsion - go sonrach meaisín coiling CNC le cumas earrach torsion - sreang trína lúbadh timpeall mandrel coiling agus ag an am céanna na cosa agus na gnéithe deiridh a mhúnlú. Is den riachtanas é a thuiscint cad is féidir agus nach féidir leis an meaisín a dhéanamh ag an gcéim deartha, sula ngearrtar an uirlis.

Raon Trastomhas Sreang agus Srianta Innéacs Earraigh

Láimhseálann meaisíní earrach torsion CNC caighdeánach trastomhais sreang ó thart ar 0.10 mm go 16 mm, ag brath ar an rang meaisín. Clúdaíonn cornaí CNC leibhéal iontrála 0.3–3.5 mm; láimhseálann meaisíní tionsclaíochta trom sreang 3-16 mm. Tá srian praiticiúil ar innéacs an earraigh (D/d) idir 4 agus 16 don chuid is mó de ritheanna táirgeachta:

• C thíos 4: Tá an coil ró-daingean; bíonn an meaisín earrach torsion ag streachailt le páirc comhsheasmhach a bhaint amach, agus méadaíonn an cuaire ard go mór strus snáithíní istigh. Léiríonn spriongaí le C < 4 beagnach i gcónaí tuirse roimh am ar dhromchla an chorna istigh.
• C thuas 16: Tá an corna scaoilte agus bíonn claonadh ag an sreang búcla le linn foirmithe. Fulaingíonn atrialltacht toise — tá éagsúlacht thrastomhas an chorna de ±3–4% tipiciúil os cionn C = 16, i gcomparáid le ±1% is féidir a bhaint amach ag C = 6–10.

Is é an láthair milis le haghaidh táirgeadh meaisín earrach torsion C = 6 go C = 12 , i gcás ina bhfuil fórsaí foirmithe inbhainistithe, tá caitheamh uirlisí intuartha, agus is féidir lamháltais tríthoiseach a bhaint amach ag luasanna ard táirgeachta.

Cumais Meaisín Earraigh CNC Torsion: Aiseanna agus Beachtas

Feidhmíonn meaisíní earrach torsion CNC nua-aimseartha - mar iad siúd ó Wafios, Numaliance, nó Simplex - le 4 go 8 haiseanna rialaithe. I measc na bpríomhchumais tá:

• Uillinn coise in-ríomhchláraithe in incrimintí 0.1 °, rud a cheadaíonn rialú beacht ar an uillinn tosaigh idir an dá chos (an uillinn shaor)
• Luas beathaithe sreinge suas le 200 m/nóim ar mheaisíní ardluais do shreang trastomhas beag, ag aistriú go rátaí táirgthe 100-300 spriongaí in aghaidh an nóiméid le haghaidh céimseataí simplí
• Cúiteamh aisiompaithe uathoibríoch, i gcás ina ndéanann bogearraí rialaithe an mheaisín an sreang a réamh-lùbadh thar an sprioc-uillinn chun cuntas a thabhairt ar aisghabháil leaisteach - ríthábhachtach chun lamháltais uillinne saor in aisce de ±2 ° nó níos fearr a bhaint amach
• Tomhas chasmhóiminte in-líne ar roinnt córais chun cinn, áit a ndéantar tástáil ar an earrach díreach tar éis a fhoirmiú agus go ndiúltaítear go huathoibríoch páirteanna lasmuigh den chaoinfhulaingt

Tá an uillinn saor in aisce - an uillinn idir an dá chos sa stát díluchtaithe - ar cheann de na paraiméadair is dúshlánaí le rialú. Is cumas táirgthe caighdeánach é lamháltas uillinn saor in aisce ±3 ° go ±5 °; Is féidir ±1 ° go ±2 ° a bhaint amach le meaisíní earrach torsion CNC préimhe agus cáilíocht próisis, ach ar chostas níos airde in aghaidh an phíosa. Ba cheart do dhearthóirí an lamháltas is doichte atá de dhíth orthu a shonrú, ní an lamháltas is doichte a cheapann siad a d’fhéadfadh a bheith ann – is féidir le lamháltas saor-uillinne ró-shonrú an costas páirteach a dhúbailt nó a thrí oiread gan feidhm an táirge a fheabhsú.

Cóireáil Teasa Tar éis Foirmiú

Tar éis foirmiú, téann spriongaí torsion déanta as sreang réamhchruaite (sreang cheoil, crua-tharraingthe, dhosmálta) faoi bhácáil faoisimh strus ar theocht íseal - de ghnáth 175-230 ° C ar feadh 20-30 nóiméad. Laghdaíonn sé seo an strus iarmharach a tharlódh le linn coiling, cobhsaíonn sé an uillinn saor in aisce, agus laghdaítear an socrú i seirbhís. Cruthaítear spriongaí chrome-sileacain agus chrome-vanadium ó shreang annealed agus ansin múchtar iad agus déantar iad a ola go cruas deiridh tar éis coiling, rud a thugann níos mó smachta ar airíonna ábhair ach a éilíonn céimeanna próiseas breise ar an líne meaisín earrach torsion.

Cothaíonn peening lámhaigh, a chuirtear i bhfeidhm tar éis cóireála teasa, strusanna iarmharacha comhbhrúiteacha ar dhromchla na sreinge, rud a ardaíonn an teorainn seasmhachta tuirse trí 20–30% le haghaidh spriongaí a oibríonn i lúbadh droim ar ais. Maidir le spriongaí torsion in iarratais ard-timthriall (os cionn 500,000 timthriall), sonraítear peening lámhaigh beagnach i gcónaí in ainneoin 15-25% a chur le páirtchostas, toisc go bhfuil an rogha eile - teip tuirse sa réimse - i bhfad níos costasaí.

Anailís Tuirse agus Tuar Saoil le haghaidh Torsion Springs

Is é teip tuirse an modh teip is mó le haghaidh spriongaí torsion faoi luchtú timthriallach. Tosaíonn sé ag an dromchla corna istigh (áit a bhfuil an strus lúbthachta is airde de bharr cuaire) nó ag acomhal an choirp (pointe comhchruinnithe struis). Chun saol tuirse a thuar ní mór an aimplitiúid struis agus an meánstrus a thuiscint.

Critéir Athraithe Goodman maidir le Tuirse Earraigh

Baineann critéar Athraithe Goodman le aimplitiúid struis incheadaithe σ_a chun strus a chiallaíonn σ_m:

σ_a / S_e σ_m / S_ut = 1

Áit arb é S_e an teorainn seasmhachta agus gurb é S_ut an neart teanntachta deiridh. Le haghaidh sreang ceoil, S_e ≈ 0.45 × S_ut le haghaidh eiseamail snasta. Laghdaíonn fachtóirí ceartúcháin bailchríoch dromchla é seo go dtí thart ar 0.35–0.38 × S_ut do shreang táirgthe le caighdeán dromchla caighdeánach.

Uaireanta úsáidtear parabola Gerber mar mhalairt ar líne Goodman mar go n-oireann sé sonraí tuirse earraigh eimpíreacha níos dlúithe ag meánleibhéil arda strus. Mar sin féin, tá Goodman níos coimeádaí agus is fearr é le haghaidh feidhmeanna atá ríthábhachtach ó thaobh sábháilteachta de.

Spriocanna Praiticiúla Cóimheas Strus

I ndearadh praiticiúil earrach torsion, soláthraíonn na spriocanna cóimheas strus seo a leanas feidhmíocht tuirse iontaofa:

• Don saol gan teorainn (>10⁷ timthriallta): strus lúbthachta uasta ≤ 55–60% de S_ut
• Le haghaidh > 1×10⁶ timthriallta: strus uasta ≤ 65–70% de S_ut
• Le haghaidh feidhmchláir statacha nó <10,000 timthriallta: strus uasta ≤ 80% de S_ut
• Maidir le spriongaí le peening lámhaigh: méadaíonn leibhéil struis incheadaithe 15-20% thar gach catagóir

Ní mór na spriocanna seo a ríomh ag baint úsáide as an bhfoirmle strus-cheartaithe leis an bhfachtóir Wahl. Nuair a chuirtear an chothromóid struis lúbthachta ainmniúil i bhfeidhm gan ceartú cuaire, ní mheastar go bhfuil an strus sreang iarbhír 15-35% ag brath ar innéacs an earraigh - earráid a d'fhéadfadh a bheith tubaisteach i ndearadh ard-timthriallta.

Maolú Strus agus Buan Set

Is féidir le spriongaí torsion faoi ualach marthanach sraith bhuan a thaispeáint - athrú buan ar uillinn saor in aisce le himeacht ama mar gheall ar luascadh san ábhar sreinge. Braitheann sraith buan ar an teocht agus éiríonn sé suntasach os cionn 100 ° C le haghaidh sreang cruach carbóin. Is é an t-uas-strus leanúnach incheadaithe a leagtar síos go dtí níos lú ná 2% thar 1,000 uair an chloig ag teocht an tseomra ná thart ar 65% de S_ut do shreang ceoil agus 70% do chróim-sileacain.

Maidir le hiarratais ina gcoimeádtar an t-earrach i suíomh comhbhrúite (mar atá i go leor meicníochtaí feithicleach agus fearais), ní mór don dearthóir a fhíorú nach sáraíonn an strus leanúnach ag an sraonadh uasta na teorainneacha seo. Má theipeann ort é sin a dhéanamh is é an toradh a bhíonn ar mheath an chasmhóiminte thar shaol seirbhíse an táirge - gearán comhréimse a théann siar go díreach ar mhaoirseacht dearadh earrach torsion.

Straitéis Caoinfhulaingthe: Cad atá le Sonrú agus Cad Gan Ró-Sonrú

Is éard atá i gceist le lamháltais a shonrú ar líníocht earrach torsion ná an áit a dtrasnaíonn breithiúnas innealtóireachta le costas déantúsaíochta. Éilíonn gach lamháltas níos déine ná an cumas táirgthe caighdeánach rialuithe próisis bhreise, minicíocht iniúchta méadaithe, nó amanna timthriall meaisín earrach torsion níos moille - agus cuireann siad seo ar fad leis an gcostas.

Lamháltais Inghnóthaithe Caighdeánacha sa Táirgeadh

Is é an lamháltas is tábhachtaí atá le sonrú i gceart ná an chasmhóimint ag uillinn tástála sainithe, ní ráta an earraigh ina aonar. Tá lamháltas chasmhóiminte ag uillinn shonrach nasctha níos dírí le feidhm an táirge - insíonn sé don mhonaróir go díreach cad a chaithfidh an lingeán a sheachadadh ag an bpointe taistil atá tábhachtach don chomhthionól. Ní insíonn ráta an earraigh amháin an scéal má athraíonn an uillinn shaor.

Is é cur chuige coitianta agus éifeachtach a shonrú: (1) chasmhóimint ag uillinn oibre íosta, (2) chasmhóiminte ag uillinn oibre uasta, agus (3) uillinn saor in aisce le lamháltas leathan. Tugann an tsonraíocht fheidhmiúil seo an tsaoirse uasta don oibreoir meaisín earrach torsion an próiseas foirmithe a bharrfheabhsú agus a chinntiú go bhfeidhmíonn an t-earrach i gceart sa chomhthionól.

Nótaí Líníochta a Chosc ar Míthuiscint

Ba cheart go sonródh líníocht earraigh torsion i gcónaí:

• Treo na gaoithe (ar dheis nó ar chlé) — ríthábhachtach do shocrú an mheaisín spriongaí torsion agus do threo giniúna an chasmhóiminte sa chomhthionól
• Cé acu a thomhaistear chasmhóiminte agus uillinneacha le mandrail nó gan mandral i bhfeidhm
• An treo luchtaithe (treo deiridh nó oscailte i gcoibhneas leis an treo créachta)
• Riachtanais bailchríoch dromchla agus brataithe (plátáil since, fosfáit, pasivation)
• Cibé an bhfuil réamhshocrú (ró-shraonadh chun an tacar a laghdú) ag teastáil agus cén uillinn

Ceann de na hearráidí is coitianta agus is costasaí i soláthar earrach torsion is ea treo na gaoithe a fhágáil ar lár ó líníocht. Gineann earrach torsion ar thaobh na láimhe deise sa treo deiridh an chasmhóimint mhéadaithe de réir mar a dhúnann sé - má éilíonn an tionól an chasmhóimint deiridh ó earrach na láimhe clé, oibreoidh an mheicníocht droim ar ais nó ní oibreoidh sé ar chor ar bith.

Modhanna Teip Choitianta agus Mar a Choscann Dearadh Earraigh Torsion iad

Ní innealtóireacht iarbháis é tuiscint a fháil ar mhodhanna teip — is ionchur dearaidh é. Mapaíonn gach modh teipe go dtí cinntí dearaidh sonracha ar féidir leo é a chosc nó a mhaolú.

Cnagadh Tuirse ag an Dromchla Coil Istigh

Tarlaíonn an strus lúbthachta is airde in earrach torsion ag snáithín istigh gach coil mar gheall ar an éifeacht cuaire (gafa ag an fachtóir Wahl). Tosaíonn scoilteanna tuirse anseo agus iomadaíonn siad go trasnánach trasna trastomhas na sreinge, rud a fhágann briseadh tobann. Straitéisí coiscthe:

• Innéacs an earraigh a mhéadú chun K_i a laghdú — ag bogadh ó C = 4 go C = 6 laghdaítear strus snáithíní istigh thart ar 12%
• Cuir peening lámhaigh i bhfeidhm chun strus iarmharach comhbhrúiteach a thabhairt isteach ar an dromchla
• Laghdaigh buaic-strus trí thrastomhas sreang níos mó nó trastomhas coil meán laghdaithe
• Cinntigh go bhfuil dromchla na sreinge saor ó shíoga, laps, agus pitseáil - is pointí tiúchana struis iad seo a laghdaíonn saol tuirse go mór

Socrú Buan sa tSeirbhís

Socraigh manifests mar laghdú ar uillinn saor in aisce le himeacht ama, ag laghdú an chasmhóiminte seachadta ag an uillinn oibre. Is é an bhunchúis ná strus leanúnach a sháraíonn teorainn leaisteacha an ábhair ag teocht oibriúcháin. Cosc: coinnigh strus leanúnach faoi 65% S_ut do chruach carbóin, bain úsáid as spriongaí réamhshocraithe (réamhshraonadh thar an uillinn oibre uasta le linn déantúsaíochta chun strusanna iarmharacha fabhracha a chothú), nó sonraigh sreang cóimhiotail níos airde le friotaíocht scíthe níos fearr.

Cur isteach Coil ar an Mandrel

De réir mar a shraonann an t-earrach sa treo deiridh, laghdaítear trastomhas istigh an choil. Má tá an earraigh suite thar mandrel gan imréiteach leordhóthanach, déanann na cornaí teagmháil leis an mandrel - ag giniúint cuimilte, teas, agus spikes chasmhóiminte dothuartha. I gcásanna tromchúiseacha, gabhann an earraigh go hiomlán ar an mandrel. Tá dearadh an tsocraithe simplí: ríomh trastomhas istigh an chorna íosta ag an sraonadh uasta ag baint úsáide as an bhfoirmle um athrú trastomhais agus cinntigh go bhfuil an mandrel OD ar a laghad 10% níos lú. Mar sin féin, éilíonn sé seo go mbeadh a fhios ag an dearthóir an uillinn oibriúcháin uasta ag an gcéim deartha.

Tiúchan Strus ag Fréamh na Cosa

Is é an t-aistriú ó chorp an choil go dtí an cos díreach ná neamhleanúnachas geoiméadrach a chruthaíonn tiúchan strus. Braitheann an méid ar ghéar an bend. Is dea-chleachtas dearaidh é ga lúbtha íosta de 1.5d ag fréamh na coise — méadaíonn gathanna níos lú ná seo an fachtóir tiúchana struis go mór. Nuair a fhoirmíonn an meaisín earrach torsion an cos, déanann an t-oibreoir an uirlis a choigeartú chun an ga íosta seo a bhaint amach. Má tharraingíonn an dearthóir cúinne géar ag an fhréamh cos, déanfaidh an meaisín cúinne géar a tháirgeadh, agus beidh teip tuirse ag tarlú ag an suíomh sin seachas sa chomhlacht coil ina bhfuil an anailís struis á thuar.

Dearadh le haghaidh Déantúsaíochta: Ag Obair Le Do Sholáthraí Meaisín Earraigh Torsion

Déantar na dearaí earrach torsion is éifeachtaí a fhorbairt i gcomhar idir an t-innealtóir agus monaróir an earraigh - go sonrach, lena mbaineann an fhoireann a oibríonn an meaisín earrach torsion go luath sa phróiseas dearaidh, sula gcuirtear an líníocht i gcrích.

Príomhcheisteanna DFM le ardú leis an monaróir:

• Infhaighteacht trastomhas sreang: Níl gach trastomhais sreang stocáilte i ngach cóimhiotail. Má dhéantar dearadh ar thrastomhas sreinge neamhchaighdeánach (m.sh., 1.65 mm nuair atá 1.6 mm agus 1.8 mm caighdeánach) is féidir am luaidhe 4-8 seachtaine a chur leis agus préimh costais ábhair 15-30%. Iarr ar fhardal trastomhas caighdeánach an mhonaróra roimh an dearadh a thabhairt chun críche.
• Cainníochtaí íosta ordú: Is minic go mbíonn uirlisí tiomnaithe ag teastáil ó thaobh céimseataí cos saincheaptha agus lamháltais daingean. Is féidir le MOQ a bheith idir 500 píosa le haghaidh dearaí simplí agus 10,000 píosa le haghaidh céimseataí casta le hinfheistíochtaí uirlisí speisialaithe. Bíonn tionchar ag tuiscint air seo ag céim an dearaidh ar cé acu an bhfuil ciall eacnamaíoch níos mó ag baint le dearadh caighdeánach saincheaptha nó modhnaithe earrach.
• Saol uirlisithe agus minicíocht athraithe uirlisí: Sreanga ard-chóimhiotail (chrome-sileacain, Inconel) dlús a chur le caitheamh uirlisí ar an meaisín earrach torsion. Bíonn tionchar aige seo ar chostas in aghaidh an phíosa agus ba cheart é a chur san áireamh i gcostas iomlán na hanailíse úinéireachta, go háirithe i gcás feidhmeanna ardtoirte.
• Prótacal iniúchta an chéad airteagal: Aontaigh roimh ré ar na tomhais a ghlacfar agus cén seicheamh. Is iad tomhas chasmhóiminte ag uillinn shainithe, uillinn saor in aisce, agus trastomhas coil na cinn is coitianta. Tairgeann roinnt déantúsóirí pacáistí sonraí CMM iomlána le haghaidh feidhmeanna aeraspáis agus leighis — ba cheart é seo a shonrú san ordú ceannaigh, ní bhfuarthas amach ina dhiaidh sin.
• Amlíne atriallta fréamhshamhail: Is féidir le soláthraí meaisín earrach torsion dea-fheistithe samplaí fréamhshamhlacha a tháirgeadh laistigh de 1-3 seachtaine ó líníocht iomlán. Pleanáil le haghaidh ar a laghad dhá atriall fréamhshamhail — ceann amháin chun an coincheap dearaidh a bhailíochtú agus ceann eile chun lamháltais a bheachtú bunaithe ar thorthaí tomhaiste — sula ngealltar d’uirlisiú táirgthe.

Faigheann an t-innealtóir a dhéileálann le monaróir an earraigh mar sholáthraí tráchtearraí íon - ag soláthar líníocht iomlán gan aon phlé - torthaí suboptimal go seasta. Faigheann an t-innealtóir a bhaineann leis an bhfoireann meaisín earrach torsion in athbhreithniú dearadh spriongaí atá níos éasca a dhéanamh, níos comhsheasmhaí, agus níos saoire ag méideanna táirgeachta.

Feidhmchláir Tionscail agus Samplaí Dearaidh Dhomhanda

Bíonn tionchar difriúil ag prionsabail dearaidh earraigh torsion amach ar fud na dtionscal. Seo samplaí nithiúla den chaoi a múnlaíonn feidhmchlár cinntí dearaidh.

Earraí Filleadh Hinge Doras Feithicleach

Sonraíocht tipiciúil: chasmhóimint 8–12 N·m ag sraonadh 75° , saolré 500,000, teocht oibriúcháin −40°C go 80°C. Trastomhas sreang 4-6 mm, cóimhiotal chrome-sileacain, peanáil lámhaigh, brataithe le fosfáit since. Ní mór don mheaisín earrach torsion uillinn saor in aisce comhsheasmhach a tháirgeadh go ± 3 ° toisc go bhfuil braite an dorais íogair d'athrú chasmhóiminte ag an suíomh seiceála idirmheánach (go hiondúil 30-45 °). Táirgtear na spriongaí seo ag líon ard - na céadta mílte in aghaidh na bliana - a thugann údar maith d'uirlisiú meaisín earrach torsion tiomnaithe agus tástáil chasmhóiminte in-phróiseas ag 100% de na codanna.

Nascóirí Leictreach Teagmháil Springs

Sonraíocht tipiciúil: torque of 0.5–2 N·mm at 30° deflection, 50,000 cycle life, phosphor bronze or beryllium copper, gold flash plated. Wire diameter 0.15–0.5 mm. At this scale, the torsion spring machine must maintain wire feed precision to ±0.02 mm to achieve the ±5% torque tolerance required. Free angle tolerance of ±3° translates to a torque variation of ±10–15% at the working angle, which must be tight enough to ensure reliable electrical contact force without over-stressing the mating pin.

Feistí Leighis Torsion Springs

Úsáideann ionstraimí máinliachta agus meicníochtaí gléas ionchlannaithe spriongaí torsion déanta as cruach dhosmálta 316L nó cóimhiotal MP35N. Is gnách lamháltais chasmhóiminte de ±3–5%. Déantar cigireacht 100% ar gach earrach. Ciallaíonn ceanglais inrianaitheachta go bhfuil gach luchtóg táirgthe nasctha le huimhir teasa sreinge ar leith agus taifead bhaisc meaisín earrach torsion. Cuireann na ceanglais sin go mór leis an gcostas ach ní féidir iad a phlé i bhfianaise na timpeallachta rialála. De ghnáth bíonn trastomhais sreang ó 0.25 mm go 2.0 mm ag brath ar an bhfeidhmchlár.

Córais Earraigh Torsion Doras Garáiste

Tá spriongaí torsion doras garáiste cónaithe mór (trastomhas sreinge 4–8 mm, meántrastomhas corna 50–75 mm) agus deartha le haghaidh 10,000 go 30,000 timthriallta den saol. Déantar iad a fhoirceannadh i mbeirteanna os coinne ar seafta lárnach, ag cothromú meáchan an dorais. Caithfidh ráta an earraigh meáchan agus airde an dorais a mheaitseáil laistigh de ± 10% nó ní chothromóidh an doras i gceart. Déantar na spriongaí seo a tháirgeadh ar mheaisíní spriongaí torsion tionsclaíocha móra i líon ard, a dhíoltar mar earraí tráchtearraí, agus tá siad ar cheann de na teipeanna earrach tí is coitianta - ní toisc go bhfuil siad deartha go dona, ach toisc go bhfuil siad deartha de réir sprice costais a chuireann teorainn leis an saolré rothaíochta.

Céim ar Chéim Próiseas Dearaidh Earraigh Torsion

Má thugtar an próiseas dearaidh le chéile isteach i sreabhadh oibre struchtúrtha ní féidir an botún coitianta a bhaineann le athrá déanach san fhorbairt a dhéanamh nuair a bhíonn athruithe costasach.

1. Sainmhínigh riachtanais fheidhmiúla: An chasmhóimint riachtanach ag uillinneacha sainithe, saolré timthrialla, raon teochta oibriúcháin, clúdach spáis (méid mandrel, fad an chomhlachta, srianta céimseata cos), agus timpeallacht (creimeadh, ceimiceáin).
2. Roghnaigh ábhar sreang: Cóimhiotal a mheaitseáil le teocht, creimeadh, neart, agus riachtanais seoltachta.
3. Roghnaigh trastomhas sreang agus innéacs earraigh: Déan arís chun teaglaim a aimsiú a chomhlíonann an riachtanas chasmhóiminte agus strus a choinneáil faoi bhun na teorann tuirse. Sprioc C = 6-10 don chomhoiriúnacht meaisín earrach torsion is fearr.
4. Ríomh comhaireamh corna gníomhach: Bain úsáid as cothromóid ráta an earraigh chun N a fháil, ansin cuir fachtóir ceartúcháin na gcos leis.
5. Fíoraigh imréiteach mandrel: Ríomh trastomhas istigh an chorna ag an uas-sraonadh agus deimhnigh imréiteach 10% go dtí an mandrel OD.
6. Seiceáil strus tuirse: Ríomh an strus lúbthachta uasta ag baint úsáide as an bhfoirmle cheartaithe Wahl agus deimhnigh go bhfuil sé laistigh den chóimheas struis chuí don saolré rothaíochta riachtanach.
7. Sainmhínigh cumraíocht deiridh: Roghnaigh céimseata cos atá comhoiriúnach leis an gcóimeáil cúplála agus is féidir a mhonarú ar an meaisín earrach torsion atá ar fáil.
8. Sonraigh lamháltais agus cóireáil dromchla: Socraigh lamháltais feidhmiúla (chasmhóiminte ag uillinn tástála, uillinn saor in aisce), sonraigh cóireáil teasa agus aon iar-phróiseáil (peen lámhaigh, sciath).
9. Léirmheas le monaróir an earraigh: Deimhnigh infhaighteacht sreang, riachtanais uirlisí, MOQ, agus plean an chéad earra sula scaoiltear an líníocht.
10. Tástáil agus atriall: Tomhais samplaí den chéad earra do na paraiméadair shonraithe go léir, déan meastóireacht sa tionól, agus beachtaigh an dearadh bunaithe ar fheidhmíocht tomhaiste vs.

Seachnaíonn an seicheamh seo go seasta an chatagóir is costasaí d’earráidí dearaidh earraigh: má aimsítear fadhbanna tríthoiseach nó feidhmíochta le linn bailíochtú an chomhthionóil, nuair a bhíonn dearadh an earraigh á athrú ní mór socrú an mheaisín earraigh torsion a athcháiliú agus d’fhéadfadh páirteanna cúplála a athdhearadh.
