Cad é meaisín foirmithe earrach CNC? Cad é a phrionsabal oibre?

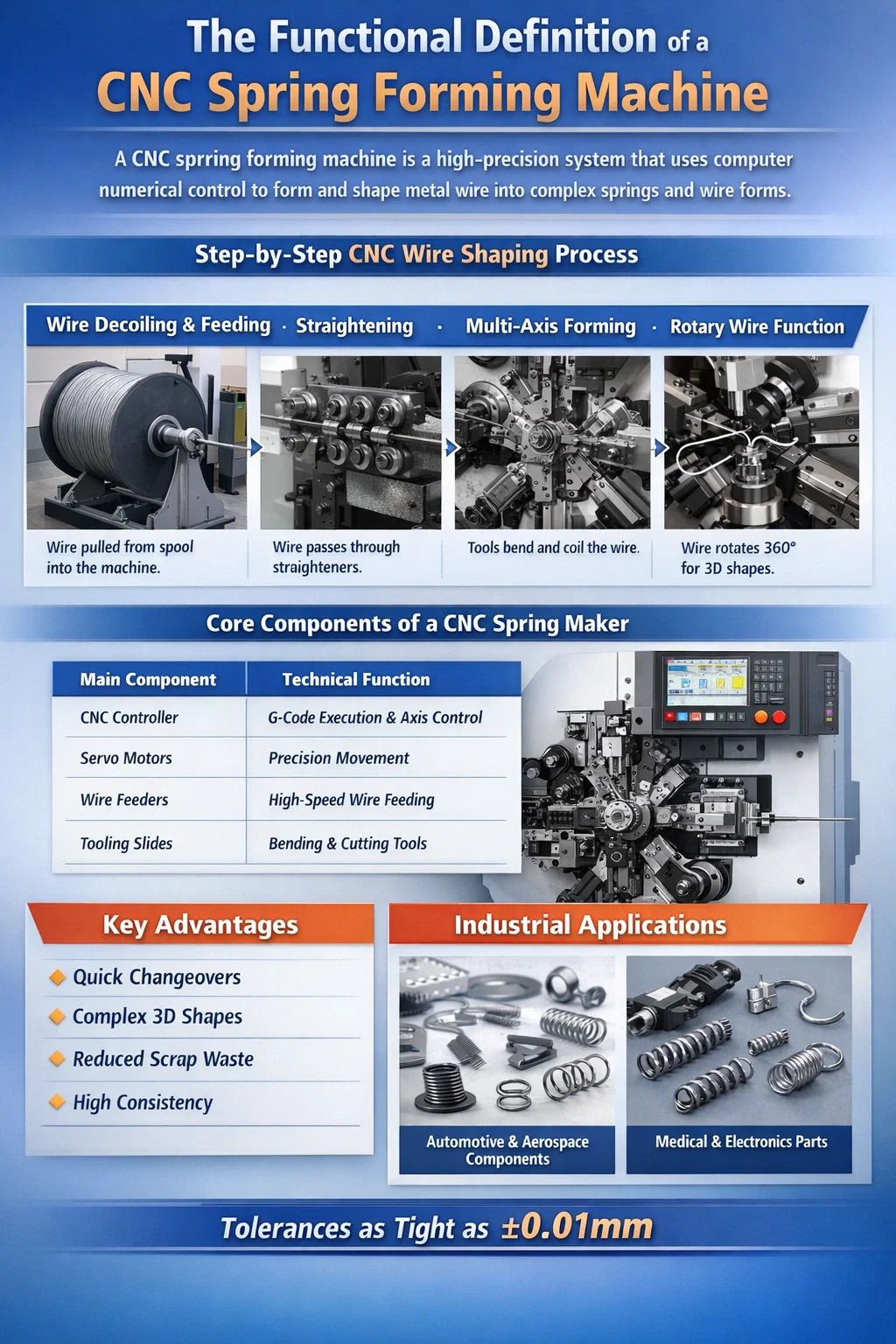

An Sainmhíniú Feidhme ar a Meaisín Foirmithe Earraigh CNC

A Meaisín foirmithe earraigh CNC Is córas déantúsaíochta ardchruinneas é a úsáideann rialú uimhriúil ríomhaire chun lúbadh, coiling, agus múnlú sreinge miotail a uathoibriú go céimseataí casta earraigh agus foirmeacha sreinge casta. Murab ionann agus déantúsóirí earrach meicniúla traidisiúnta atá ag brath ar chamshafts seasta, fostaíonn an trealamh nua-aimseartha seo mótair servo neamhspleácha iomadúla chun aiseanna éagsúla a rialú, rud a ligeann do chruthanna neamhchaighdeánacha a chruthú a bheadh dodhéanta a bhaint amach de láimh.

I dtimpeallacht thionsclaíoch chaighdeánach, is iad na meaisíní seo cnámh droma táirgeadh comhpháirteanna sreinge, atá in ann trastomhais sreang a láimhseáil ó 0.15mm go dtí os cionn 10mm . Feidhmíonn an meaisín trí shreang a bheathú trí shraith rollóirí agus é a mhúnlú ag baint úsáide as uirlisí speisialaithe a ghluaiseann i spás tríthoiseach le cruinneas máinliachta. Cinntíonn an teicneolaíocht seo a ráta ard atrialltachta , go minic lamháltais a chothabháil chomh daingean le ±0.01mm ritheann ró-tháirgthe na milliúin aonad.

Prionsabal Oibre Céim ar Chéim maidir le Múnlú Sreang CNC

Feidhmiú a Meaisín foirmithe earraigh CNC seicheamh gluaiseachtaí meicniúla atá an-sioncrónaithe. Tosaíonn an próiseas le hamhábhar agus críochnaíonn sé le comhpháirt críochnaithe, teaschóireáilte nó réidh le húsáid. Déanann na meicnicí seo a leanas cur síos ar thuras na sreinge tríd an meaisín:

Wire Decoiling agus Beathú

Déantar an sreang miotail, de ghnáth déanta as cruach dhosmálta, cruach carbóin, nó cóimhiotail chopair, a tharraingt as corna mór nó spól. An meaisín córas beathaithe sreinge úsáideann rollóirí tromshaothair tiomáinte ag mótair servo ard-chasmhóiminte. Caithfidh na rollóirí seo brú go leor a dhéanamh chun an sreang a tharraingt gan í a leacú, ag cinntiú go bhfuil fad an bheatha beacht don mhicrea-milliméadar.

Díriú agus Ullmhúchán Ábhar

Toisc go raibh an sreang stóráilte i gcorna, tá cuaire nádúrtha nó "cuimhne." Sula dtarlaíonn aon mhúnlú, téann an sreang tríd straighteners sreang . Is éard atá iontu seo sraith rollóirí eagraithe i bplánaí cothrománacha agus ingearacha araon. Trí theannas a mhalartú, baineann an straightener gach kinks agus lúb, ag cur i láthair líne dhíreach díreach chuig na huirlisí foirmithe.

Foirmiú Sioncrónaithe Il-Ais

De réir mar a thagann an sreang as an treoir lárnach (an chuil), téann sé isteach sa chrios foirmithe. In a Meaisín foirmithe earraigh CNC , tá sleamhnáin uirlisí iolracha suite timpeall na sreinge. Is féidir le gach sleamhnán bogadh go neamhspleách. Mar shampla, in a Meaisín 12-ais , is féidir le roinnt uirlisí an sreang a bhualadh ó uillinneacha éagsúla ag an am céanna nó i seicheamh réamhchláraithe chun lúba, bends nó cornaí a chruthú.

Ról na Feidhme Sreang Rothlach

Gné go leor meaisíní chun cinn a ais sreang rothlach . In ionad ach na huirlisí a bhogadh timpeall na sreinge, is féidir leis an meaisín an sreang féin a rothlú 360 céim. Soláthraíonn sé seo gné bhreise solúbthachta, rud a fhágann gur féidir cruthanna casta 3D a fhoirmiú gan an próiseas beathaithe a stopadh nó gléasanna uirlisí ró-chasta a úsáid.

Comhpháirteanna Lárnach Déantóir Earraigh CNC Nua-Aimseartha

Éifeachtúlacht a Meaisín foirmithe earraigh CNC mar thoradh ar an sineirgíocht idir a crua-earraí meicniúla agus an córas rialaithe leictreonaigh. Leagann an tábla seo a leanas béim ar na comhpháirteanna crua-earraí riachtanacha a fhaightear i meaisín de ghrád gairmiúil.

Buntáistí Thar Chórais Traidisiúnta Cam-tiomáinte

An t-aistriú ó cheamaraí meicniúla go Meaisín foirmithe earraigh CNC tá an teicneolaíocht tar éis tírdhreach déantúsaíochta an earraigh a réabhlóidiú. Díríonn na príomhbhuntáistí ar éifeachtúlacht agus solúbthacht:

• Am Socraithe Laghdaithe: Éilíonn meaisíní traidisiúnta coigeartuithe cam láimhe a fhéadfaidh 4 go 8 uair an chloig a ghlacadh. Is féidir meaisín CNC a athchlárú i faoi 30 nóiméad .
• Céimseata Choimpléascach: Is féidir leis na meaisíní seo a tháirgeadh spriongaí torsion dúbailte , teagmhálacha ceallraí, agus foirmeacha sreang 3D in aon oibríocht amháin, deireadh a chur leis an ngá atá le lúbadh láimhe tánaisteach.
• Coigilteas Ábhar: Laghdaítear dramh-mhiotal le rialú beacht ar oibríochtaí beathaithe agus gearrtha, rud atá ina fhachtóir costas suntasach i dtáirgeadh ardtoirte.
• Comhsheasmhacht: Nuair a dhéantar clár a fhíorú, is féidir leis an meaisín a tháirgeadh 100,000 páirteanna comhionann le diall nialasach, rud atá ríthábhachtach do chomhpháirteanna atá ríthábhachtach do shábháilteacht i dtionscal na ngluaisteán.

Feidhmchláir agus Aschur Tionsclaíoch

Aschur a Meaisín foirmithe earraigh CNC a úsáidtear i mbeagnach gach earnáil den saol nua-aimseartha. Toisc gur féidir leis an meaisín trasghearrtha sreinge éagsúla a láimhseáil (cruinn, cothrom nó cearnach), tá a fheidhmchláir beagnach gan teorainn:

Feithicleach agus Aeraspáis

Úsáideann monaróirí na meaisíní seo chun spriongaí fráma suíocháin, spriongaí comhla innill, agus gearrthóga insteallta breosla a chruthú. Caithfidh na codanna seo strus agus teocht mhór a sheasamh, rud a éilíonn ar an meaisín cóimhiotail ard-teanntachta a phróiseáil Inconel nó Chrome Silicon .

Leictreonaic agus Trealamh Liachta

ar scála beag Meaisín foirmithe earraigh CNCs micrea-springs a tháirgeadh le haghaidh modúil ceamara smartphone agus uirlisí máinliachta. Ag an scála seo, tá cruinneas an mheaisín maidir le láimhseáil sreang chomh tanaí le 0.1mm ríthábhachtach.

Achoimre Theicniúil Deiridh

Mar fhocal scoir, tá an Meaisín foirmithe earraigh CNC Is ionann an pinnacle na teicneolaíochta próiseála sreinge. Trí mhótair servo cumhachtacha a chomhcheangal le rialú bogearraí sofaisticiúla, athraíonn sé spól simplí sreinge ina chomhpháirt mheicniúil chasta. Mar gheall ar a chumas chun iloibríochtaí a dhéanamh - beathú, díriú, lúbadh, coiling, agus gearradh - laistigh de thimthriall uathoibrithe amháin, is sócmhainn fíor-riachtanach é d'aon mhonarcha nua-aimseartha atá dírithe ar tháirgeadh ardluais, ardchruinneas.
