Cad is meaisín foirmithe earraigh ann? Cad é a phrionsabal oibre?

Sainmhíniú agus Cuspóir Meaisín Foirmithe Earraigh

A meaisín foirmithe earraigh Is gléas tionsclaíoch speisialaithe CNC (Rialú Uimhriúil Ríomhaireachta) é atá deartha chun sreang miotail a lúbadh, a fhuarú agus a mhúnlú ina geoiméadracht casta 2T nó 3D. Murab ionann agus meaisíní coiling bunúsacha a tháirgeann spriongaí caighdeánacha sorcóireacha go príomha, úsáideann meaisín foirmithe earraigh aiseanna neamhspleácha iolracha —go minic idir 3 agus 12 nó níos mó — chun foirmeacha sreinge casta, spriongaí torsion, agus teagmhálacha ceallraí a chruthú le fíorchruinneas.

Is é príomhchuspóir an mheaisín seo táirgeadh comhpháirteanna sreang-bhunaithe a uathoibriú, ag cinntiú go bhfuil gach aonad a tháirgtear comhionann laistigh de lamháltais chomh daingean le /- 0.01mm . Mar sin is uirlis riachtanach í in earnálacha déantúsaíochta ard-toirte amhail tionscail na ngluaisteán agus na bhfeistí leighis.

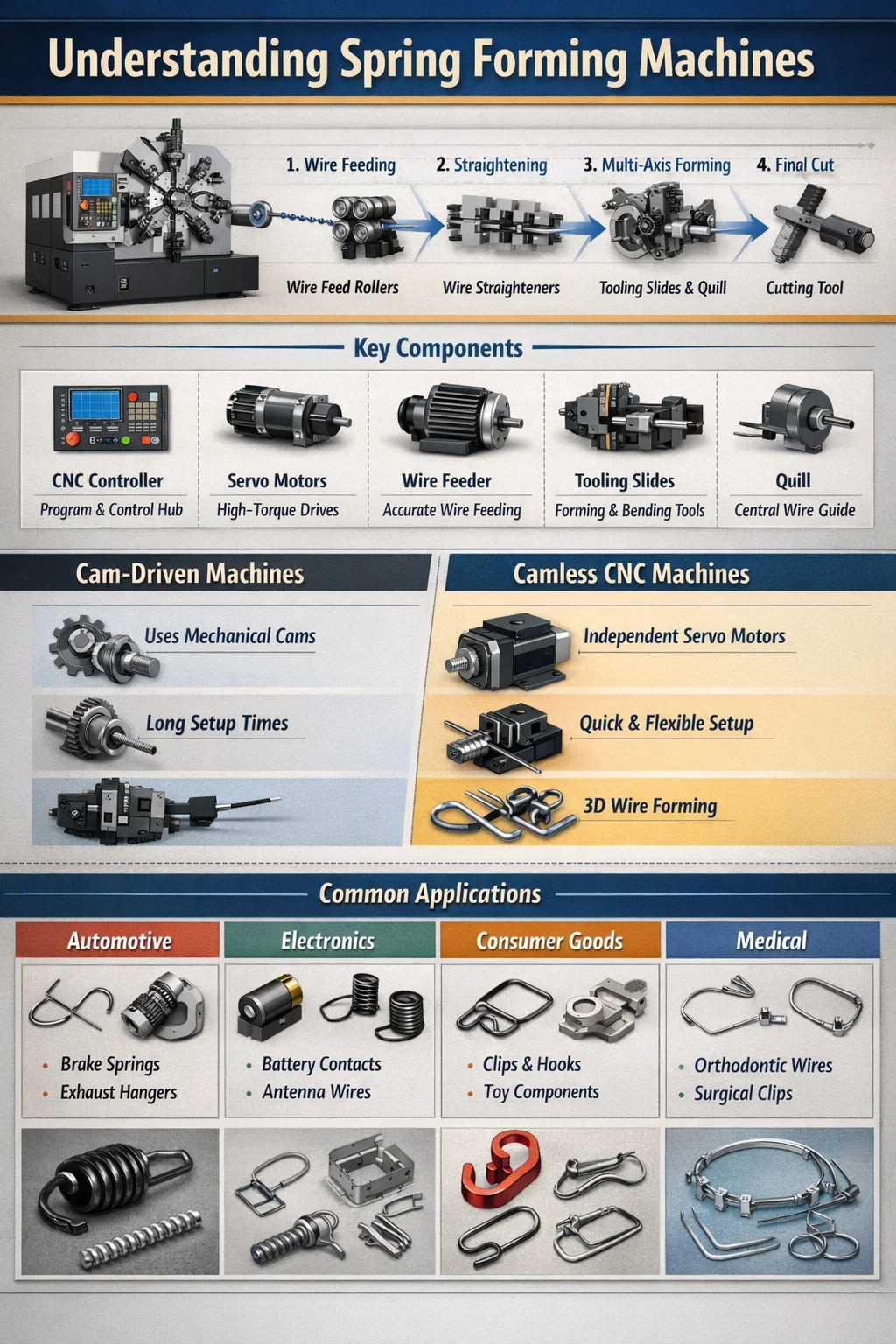

An Príomhphrionsabal Oibre um Fhoirmiú an Earraigh

Braitheann prionsabal oibre bunúsach meaisín foirmithe earrach ar an gluaiseacht sioncronaithe de chóras beathaithe sreinge agus sraith sleamhnáin uirlisí. Leanann an próiseas seicheamh loighciúil arna rialú ag ríomhaire lárnach:

1. Beathú Sreang: Tarraingíonn sraith de rollóirí mótair sreang miotail as decoiler. Rialaíonn an córas CNC fad cruinn na sreinge a bhrúitear isteach sa limistéar foirmithe.
2. Díreachú: Sula sroicheann sé na huirlisí, téann an sreang trí shraith de rollóirí cothrománacha agus ingearacha chun aon "chuimhne coil" nó cuaire a bhaint, ag cinntiú go bhfuil an sreang breá díreach.
3. Foirmiú Il-ais: De réir mar a thagann an sreang as cuileann lárnach, bogann "sleamhnáin" éagsúla nó sealbhóirí uirlisí isteach. Is féidir le gach sleamhnán a bheith feistithe le huirlisí éagsúla (lúbthachta, coiling, nó bioráin looping) a bhuaileann nó brúigh an sreang ag uillinneacha ar leith.
4. Gearradh Deiridh: Nuair a bheidh an cruth casta bainte amach, gearrann uirlis gearrtha tiomnaithe an sreang chun an chuid a chomhlánú.

Príomh-Chomhpháirteanna agus A bhFeidhmeanna

Chun táirgeadh ardluais a bhaint amach - uaireanta níos mó ná 100 píosa in aghaidh an nóiméid —caithfidh roinnt comhpháirteanna inmheánacha oibriú le chéile go foirfe.

Cumais Casta: Meaisíní Camless vs Cam-tiomáinte

Tá sé ríthábhachtach an difríocht sa chaoi a n-oibríonn na meaisíní seo a thuiscint chun an trealamh ceart a roghnú le haghaidh sainriachtanais déantúsaíochta.

Meaisíní Cam-tiomáinte

Úsáideann meaisíní traidisiúnta camshaft lárnach chun gach gluaiseacht a thiomáint. Cé go bhfuil siad iontaofa le haghaidh spriongaí simplí, éilíonn siad am suntasach socraithe láimhe (go minic 2-4 uair an chloig) chun cam meicniúil a athrú aon uair a thugtar isteach dearadh páirteanna nua.

Meaisíní CNC Camless

Nua-aimseartha meaisíní foirmithe earraigh camless úsáid mótair servo neamhspleácha do gach sleamhnán uirlisí. Ligeann sé seo do coigeartuithe meandracha trí bogearraí. I measc na bpríomhbhuntáistí tá:

• Amanna socraithe níos tapúla, laghdaithe go minic faoi 50% go 70% .
• An cumas uirlisí a bhogadh i gcosáin neamhlíneacha le haghaidh foirmeacha casta sreinge 3D.
• Sioncrónú le córais sreang rothlacha, rud a ligeann don sreang féin 360 céim a rothlú le linn an phróisis fhoirmithe.

Samplaí Praiticiúla agus Feidhmchláir

Tá meaisín foirmithe earraigh ildánach go leor chun ábhair a láimhseáil ó 0.1mm go 8.0mm trastomhas, lena n-áirítear cruach dhosmálta, cruach carbóin, agus cóimhiotail chopair.

Páirteanna a Tháirgtear go Coitianta:

• Feithicleach: spriongaí coscáin, crochairí píopa sceite, agus sreanga fráma suíocháin.
• Leictreonaic: Teagmhálacha ceallraí, sreanga antenna, agus micrea-lasca.
• Earraí Tomhaltóirí: Crúcaí speisialaithe, gearrthóga le haghaidh earraí cistine, agus comhpháirteanna bréagán casta.
• Leighis: Sreanga ortadóntacha agus comhpháirteanna uirlisí máinliachta beachta.
